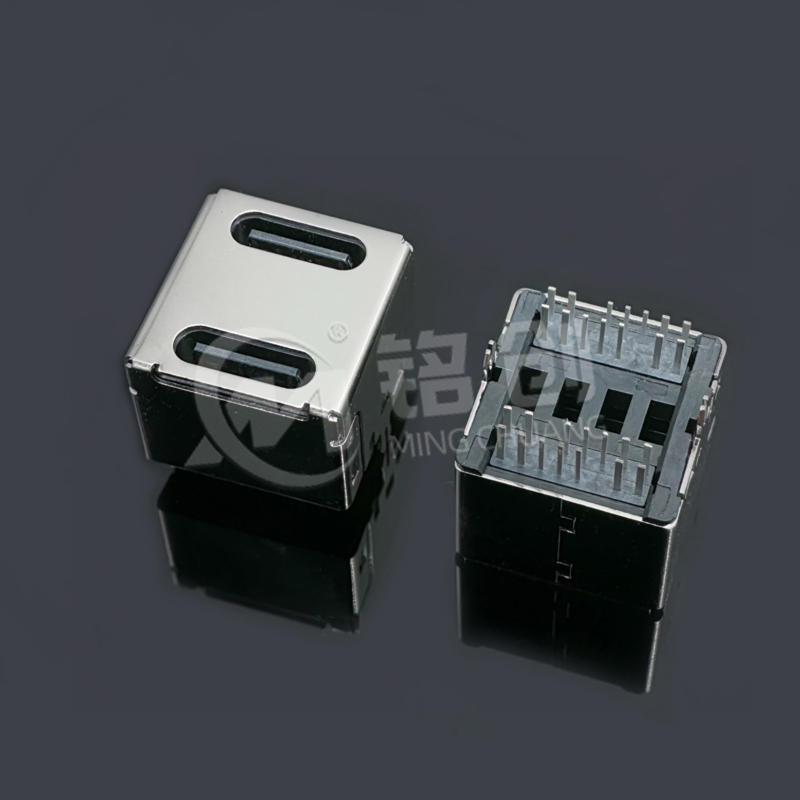

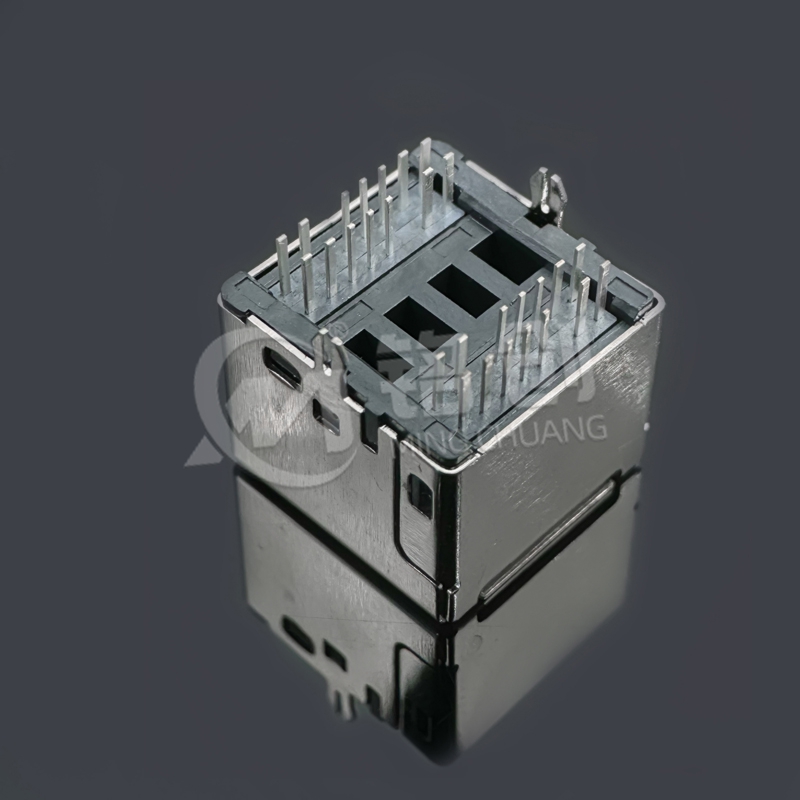

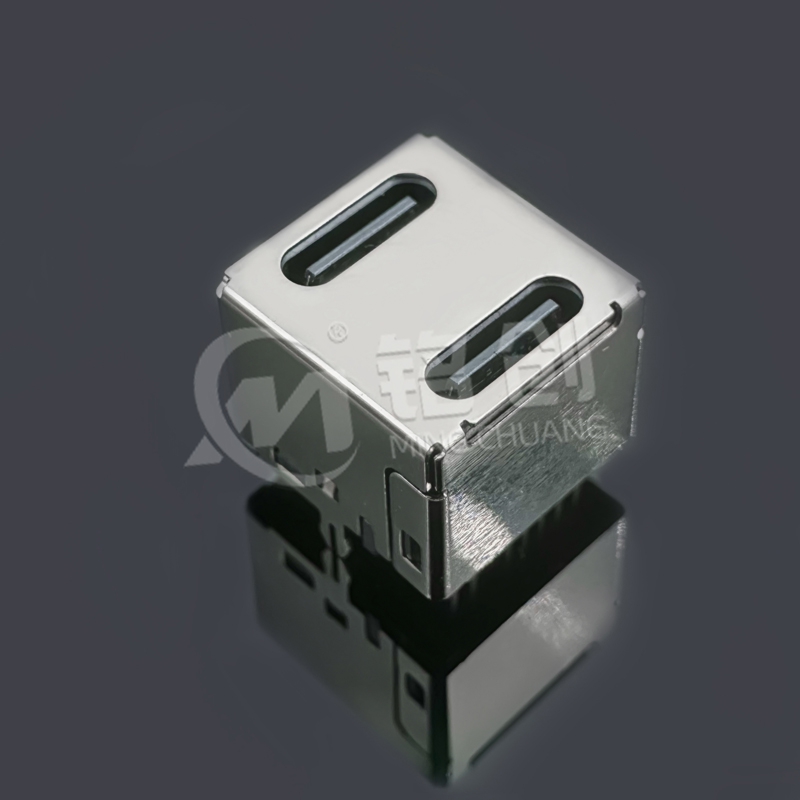

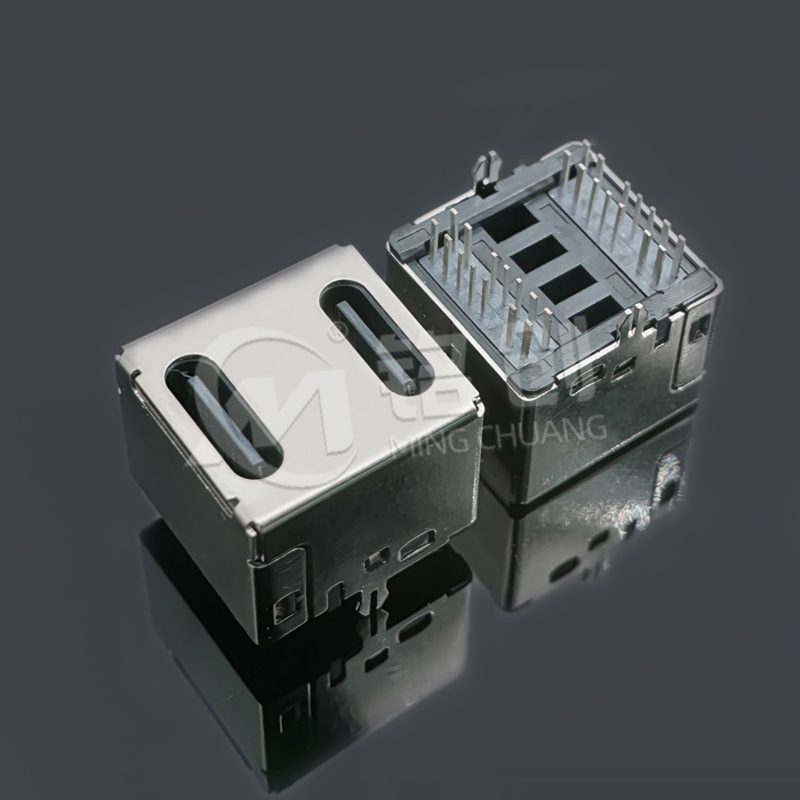

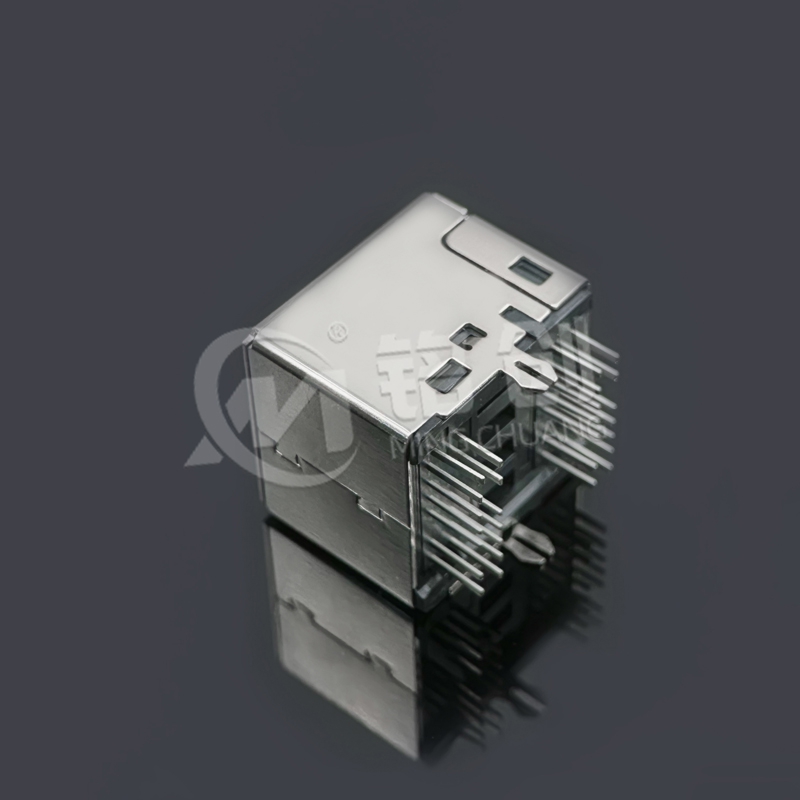

TYPE C 母座 14PIN 立式插板 双层 C+C 铜壳是专为高密度集成设计的全功能连接器，14PIN 布局支持 USB3.1 GEN2（10Gbps）高速数据及 PD 3.0（100W）快充，立式插板安装适配垂直 PCB 布局，双层引脚结构（上层信号 / 下层电源）节省 50% 水平空间。全铜外壳（磷青铜）提升散热效率 30% 并提供 EMI 屏蔽（≥50dB），适用于大功率充电器、多口扩展坞、工业控制板等需要双路 TYPE C 接口的场景，支持正反盲插及 10000 次插拔寿命。
行业认证
USB-IF 认证：通过 USB3.1 GEN2 及 USB PD 3.0 认证（TID No.XXXX），支持 eMarker 线缆识别及动态功率分配。
安全认证：
UL 498 认证（文件号 EXXXXXX）：耐压测试 1500V AC/1min 无击穿，端子拉力≥8N，符合 IEC 62368-1 安全标准。
铜壳接地电阻≤10mΩ，满足 IT 设备接地连续性要求。
环保认证：
RoHS 2.0/REACH SVHC 合规，LCP 材料可回收利用率≥90%，生产过程通过 ISO 14001 环境管理体系认证。
可靠性测试
环境测试：
盐雾测试：5% NaCl 溶液 72 小时，铜壳及端子无腐蚀（评级≥9 级）。
温度循环：-40℃至 85℃，1000 次循环后接触电阻变化≤5%，LCP 绝缘体无裂纹。
电气测试：
信号完整性：10Gbps 数据传输误码率≤10^-12，眼图张开度≥80%（28GHz 带宽测试）。
温升测试：5A 负载下，VBUS 端子温升≤15℃，铜壳表面温度≤50℃（环境温度 25℃）。
如需更多产品信息或技术支持，请通过以下方式联系我们：
- 热线电话：13310802726
- 电子邮箱：mc13310802726@163.com
安装规范
焊接参数：
波峰焊：温度 260±5℃，时间 3-5 秒，建议使用含银焊锡（Sn96.5Ag3.0Cu0.5）提升焊点强度。
手工焊：温度≤320℃，时间≤3 秒，优先焊接下层功率引脚（直径 0.8mm）确保接地可靠。

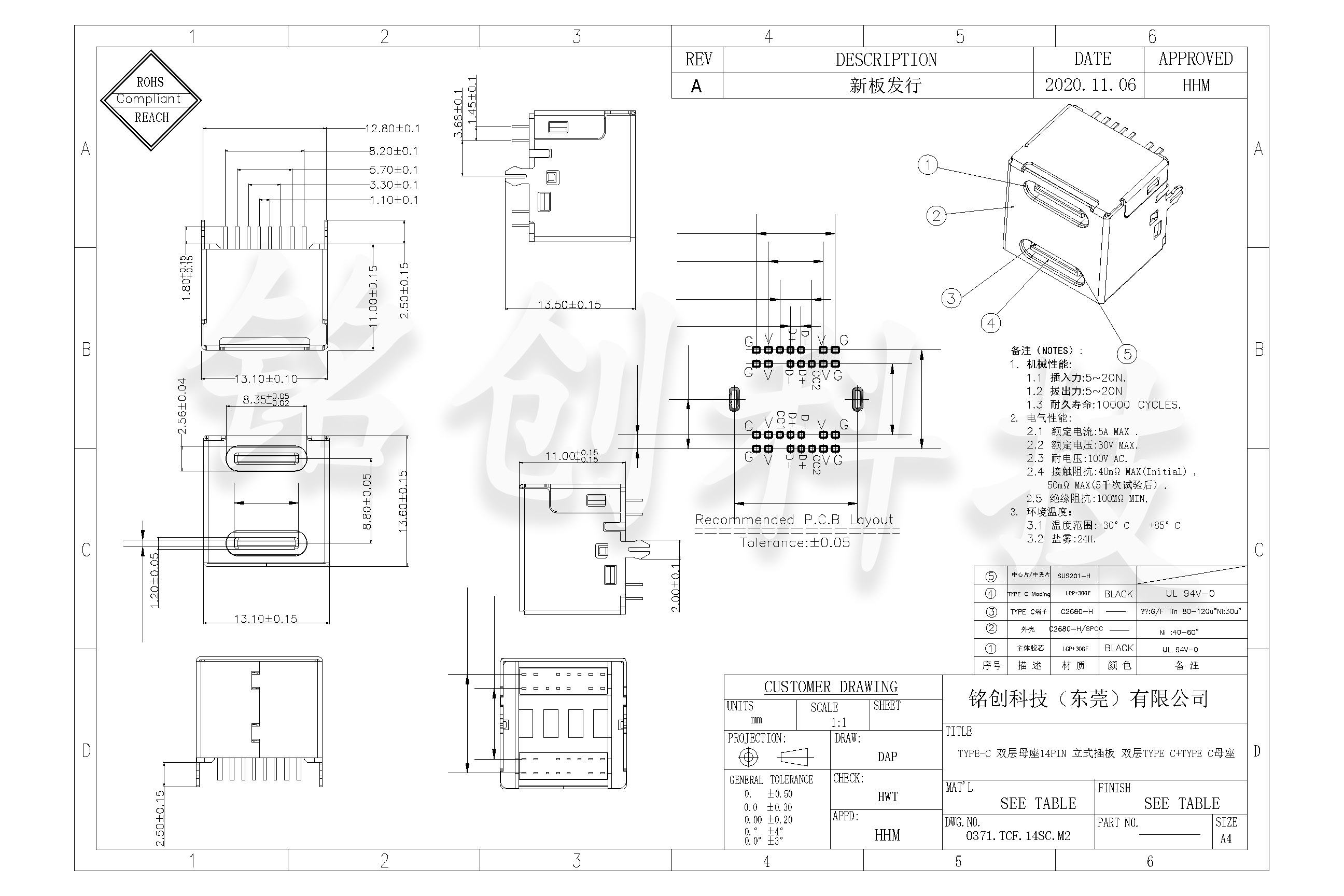

PCB 设计：
双层焊盘间距 2.5mm，通孔直径 0.8±0.05mm，电源层需设计≥30mm² 覆铜与铜壳连接。
信号层建议使用 100Ω 差分阻抗控制，相邻层间距≥0.2mm 降低串扰。
定位要求：使用治具校准垂直度，倾斜角度≤1°，避免双层引脚受力不均导致断裂。
使用环境
温湿度范围：工作温度 - 40℃至 85℃，存储温度 - 50℃至 90℃，湿度≤85% RH（无冷凝）。
禁忌场景：禁止在强酸碱（pH＜4 或 pH＞10）、高粉尘（＞200mg/m³）环境长期使用，避免铜壳氧化影响散热。
维护建议
定期检测：每季度用 4 线法测量接触电阻（信号层≤30mΩ，功率层≤20mΩ），使用网络分析仪校准信号完整性。
清洁保养：用无水酒精擦拭铜壳表面，禁用钢丝球等尖锐工具，防止破坏镀镍层（厚度≥50μ”）。
长期存储：密封于防潮袋（湿度≤50%），避免铜壳与硫化物接触（如含硫橡胶），存储周期≤2 年。
兼容性提示
协议匹配：需搭配支持 USB3.1 GEN2 的主控芯片（如瑞萨 RAA227001），DisplayPort 功能需外接重定时器（如 TI DS80CC120）。
公头选择：优先使用带铜壳的 TYPE C 公头，确保屏蔽层与母座铜壳可靠接触（接触电阻≤10mΩ）。
