产品描述:

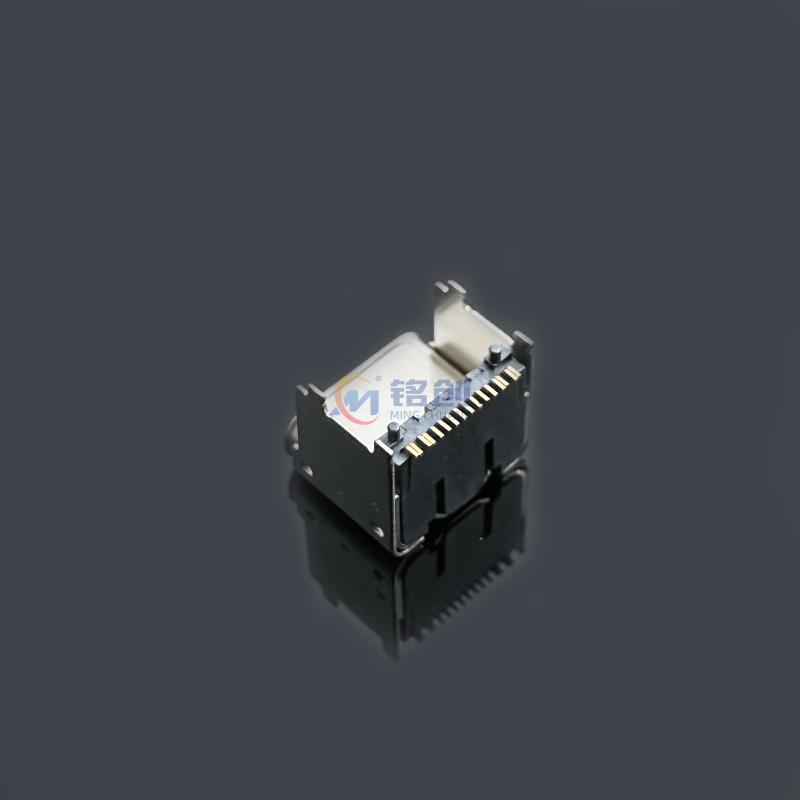

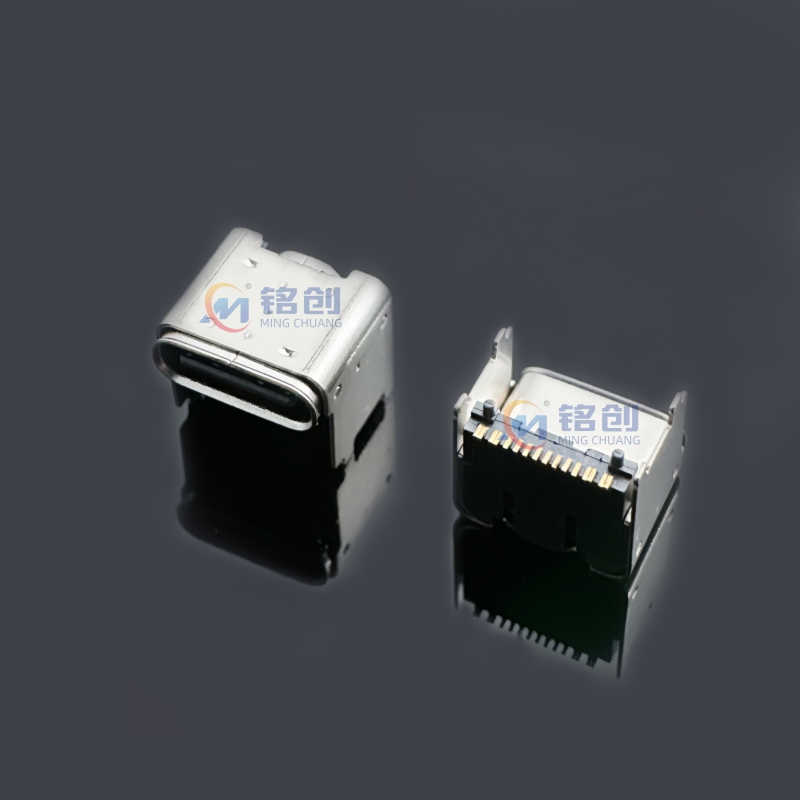

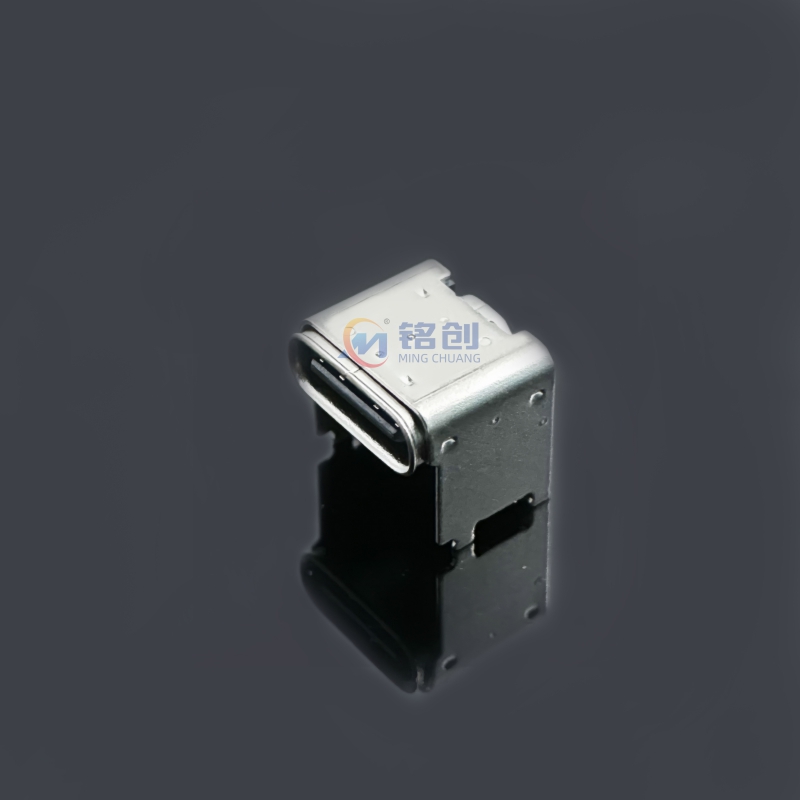

这款TYPE C母座采用16PIN接口设计，板上垫高4.3mm，CH（中心高度）为5.9mm。产品支持高速数据传输，适用于各种USB 3.0/3.1设备。设计紧凑，适合用于

空间有限的应用，广泛应用于消费电子、工业设备、汽车电子等领域。

主要特点:

1. 16PIN接口设计：

   配备16PIN接口，支持USB高速数据传输，适应各类USB设备的连接需求。

2. 板上垫高4.3mm设计：

   采用板上垫高设计，确保连接更加稳固，同时适应多种安装环境。

3. CH=5.9mm：

   产品的中心高度为5.9mm，能够保证连接器与电路板的最佳接触性能，确保数据传输的稳定性。

合规性声明:

本产品严格遵守国际及行业认证标准，确保其在安全和环保方面的符合性：

1. ISO 9001质量管理体系认证：

   确保产品在设计和生产过程中符合国际质量管理标准。

2. REACH认证：

   符合欧盟化学品注册、评估、授权和限制法规，确保材料无害且环保。

3. RoHS认证：

   遵守欧盟电子电气设备中有害物质限制指令，确保产品不含有害物质，保障用户健康。

联系信息:

- 热线电话: 13310802726

- 电子邮箱: mc13310802726@163.com

- 公司地址: 广东省东莞市大岭山镇

如有任何问题或需要进一步了解，请随时联系我们，我们将为您提供专业支持。

TYPE C母座 16PIN 板上垫高4.3 CH=5.9 USB接口 使用注意事项：

1. 安装与操作：

   - 在安装时，确保连接器焊盘与PCB对接正确，避免因焊接不良导致接触不良或信号干扰。特别注意垫高部分，确保连接器不受外力影响而发生变形。

   - 垫高设计有助于提高连接器稳定性和防止与其他元器件的接触，从而减少损坏的风险。

2. 电气性能：

   - 本连接器使用高导电材料，确保稳定的电气性能，支持高速数据传输和高电流负载。

   - 垫高设计提高了连接器与PCB的接触稳定性，有助于减少干扰和信号损失。

3. 焊接注意事项：

   - 焊接时应控制温度和时间，避免过高的温度对连接器造成损坏。焊接后检查焊接点，确保连接牢固，没有虚焊或短路现象。

   - 在焊接时，确保焊盘与焊接位置一致，避免焊锡溢出，确保连接稳定。

4. 兼容性与适配：

   - 本连接器适用于支持USB接口的设备，特别适合需要高速数据传输和稳定电气性能的应用场景。

   - 垫高设计能够增加与其他元器件的空间，提供更高的兼容性，特别适合紧凑型设备。

5. 应用场景：

   - 该连接器广泛应用于消费电子、智能设备、计算机外设等领域，适用于高速数据传输的设备。

   - 适用于移动设备、存储设备、计算机周边设备等，特别适合要求高电气稳定性和耐干扰性的应用。

6. 储存与运输：

   - 存储时应保持在干燥、温和的环境中，避免潮湿和高温环境对连接器的影响。

   - 运输时避免剧烈碰撞或挤压，防止连接器引脚或焊盘损坏。

如需更多信息，请联系我们：

- 热线电话：13310802726

- 电子邮箱：mc13310802726@163.com
