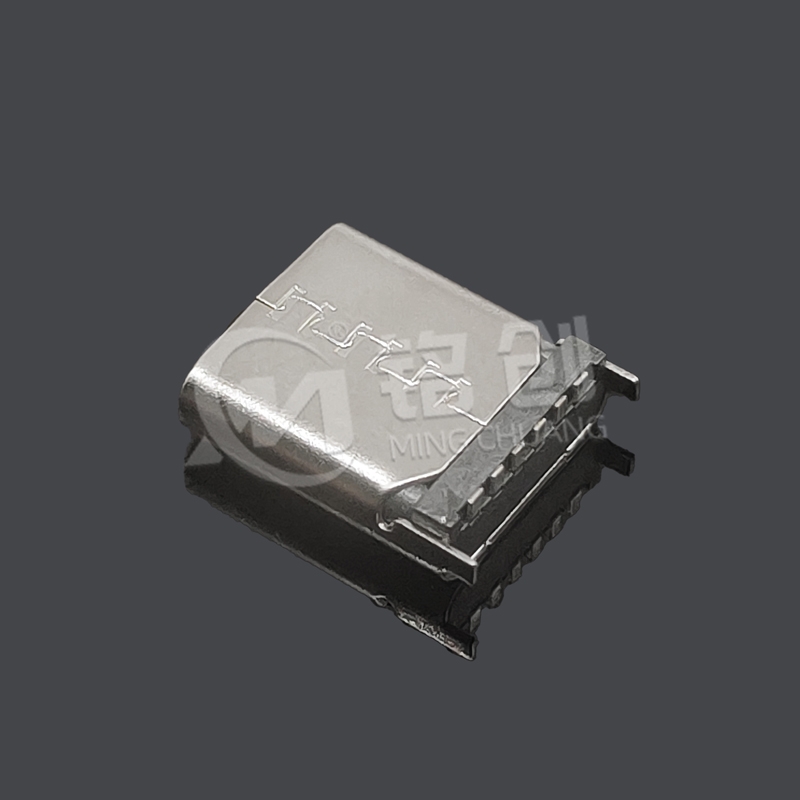

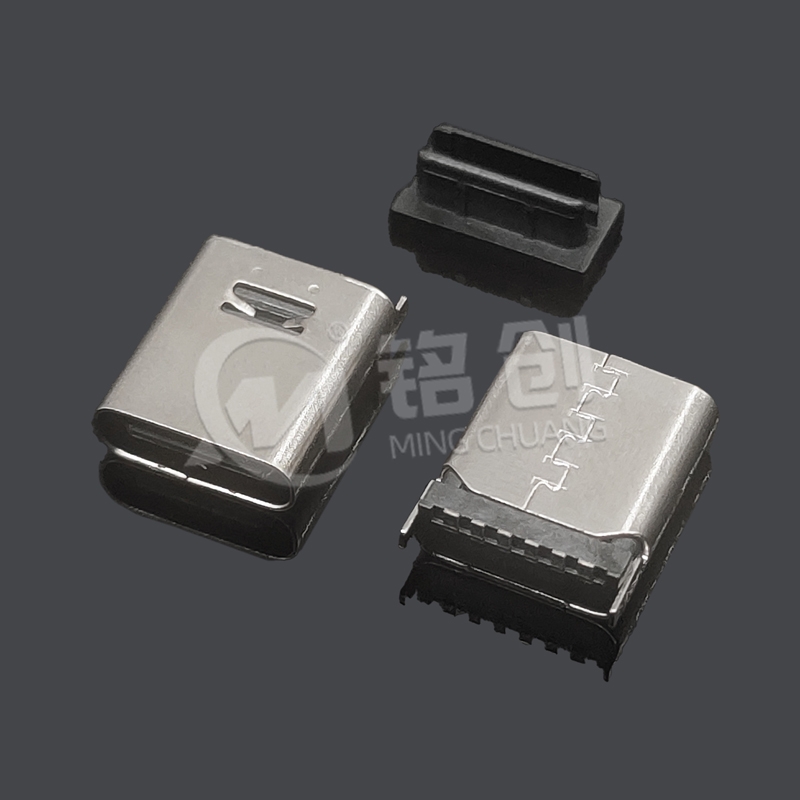

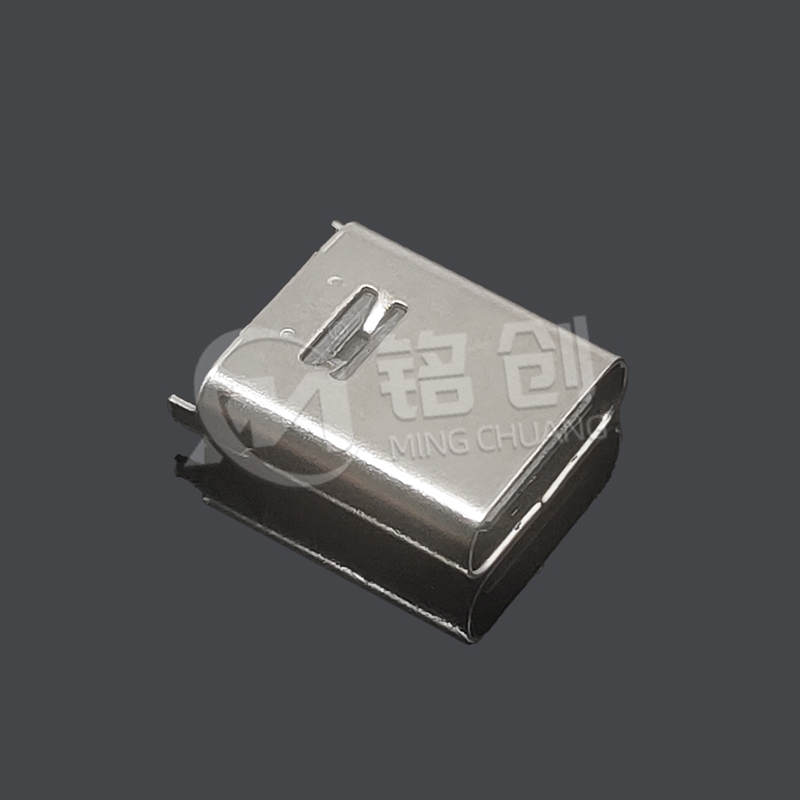

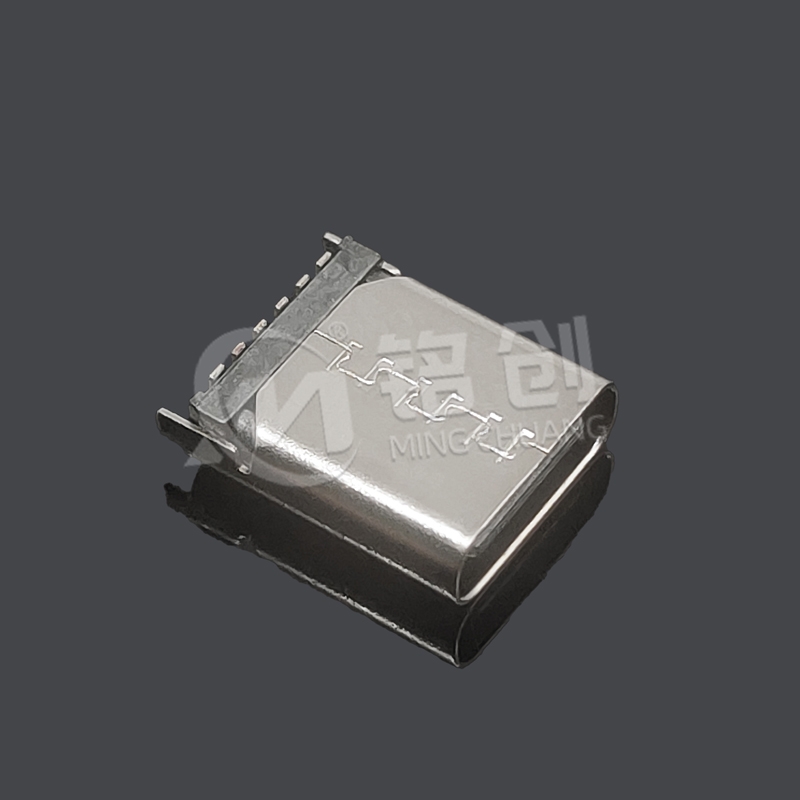

本产品采用两脚插板 SMT 安装设计，整体长度 10.0mm，适配紧凑型 PCB 布局。6PIN 结构支持 USB2.0 单模协议（480Mbps 数据传输）及 5V/3A 供电，无弹片设计通过金属卡扣与 PCB 机械固定，避免传统弹片疲劳失效。端子采用 201 黄铜合金（含铜量≥60%），表面镀金 3μm，接触阻抗＜50mΩ；外壳选用 LCP 液晶高分子材料（耐温 350℃，UL 94 V-0 阻燃），适用于消费电子、智能家居、工业控制等场景，符合 RoHS 环保标准。
环保认证：符合 RoHS 2011/65/EU（无铅、无镉）、REACH SVHC 233 项检测，LCP 材料无卤素（Cl+Br＜1500ppm）。
安全认证：外壳 LCP 达 UL 94 V-0 阻燃等级，CE/FCC 电磁兼容认证（传导骚扰＜40dBμV，辐射骚扰＜30dBμV）。
每批次抽样进行：接触阻抗测试（初始＜50mΩ，5000 次插拔后＜70mΩ）、绝缘电阻测试（＞100MΩ）、耐电压测试（500V AC，1 分钟无击穿）。
如需更多产品信息或技术支持，请通过以下方式联系我们：
- 热线电话：13310802726
- 电子邮箱：mc13310802726@163.com
焊接温度：波峰焊锡炉温度 260±5℃，焊接时间 5-8 秒；回流焊峰值≤255℃，避免 LCP 外壳过热发黄（耐温上限 120℃）。
定位精度：两脚插板与 PCB 过孔公差≤0.1mm，建议使用定位治具，焊接后用放大镜检查焊点饱满度。
非防水型号禁止接触液体，高电流应用时（＞3A）需确保 PCB 铜箔厚度≥35μm（1oz），避免 VBUS 引脚过热。
仅支持 USB2.0 协议，与 USB3.0 设备连接时速率降为 480Mbps，如需快充需搭配外部协议芯片（如 IP2721）。
建议搭配 USB2.0 认证线缆使用，非认证线缆可能导致数据传输不稳定或供电异常，兼容主流 USB2.0 主控芯片（如 CH340G）。
清洁时用无水乙醇擦拭接口，避免使用含氯溶剂；工业环境中每季度用压缩空气清除引脚间灰尘，防止异物短路。
