1. 行业认证

• USB-IF 认证：符合 USB PD 3.0 标准，支持 5V/3A 电力传输，通过 USB-IF 协会的电气性能与机械性能测试。

• UL 认证：绝缘体材料通过 UL94V-0 防火测试，端子电气强度符合 UL 498 标准，可承受 300V AC 耐压测试。

• 环保认证：原材料符合 RoHS 2.0 标准，无铅、汞等有害物质，LCP 材料可回收利用。

2. 可靠性验证

• 盐雾测试：24 小时 5% 浓度盐雾环境下，端子与外壳无明显腐蚀。

• 振动测试：在 10-500Hz 频率范围内，振幅 0.35mm 条件下，持续振动 2 小时无接触不良。

• 插拔寿命：10000 次插拔后，接触电阻≤50mΩ，满足 IEC 61076-3-106 标准。

3. 安全性设计

• 过流保护：内置电流限制机制，当电流超过 3A 时自动断开，防止设备过载。

• 防反插功能：对称引脚布局支持正反盲插，避免因误插导致的短路风险。

如需更多产品信息或技术支持，请通过以下方式联系我们：

- 热线电话：13310802726

- 电子邮箱：mc13310802726@163.com

1. 安装规范

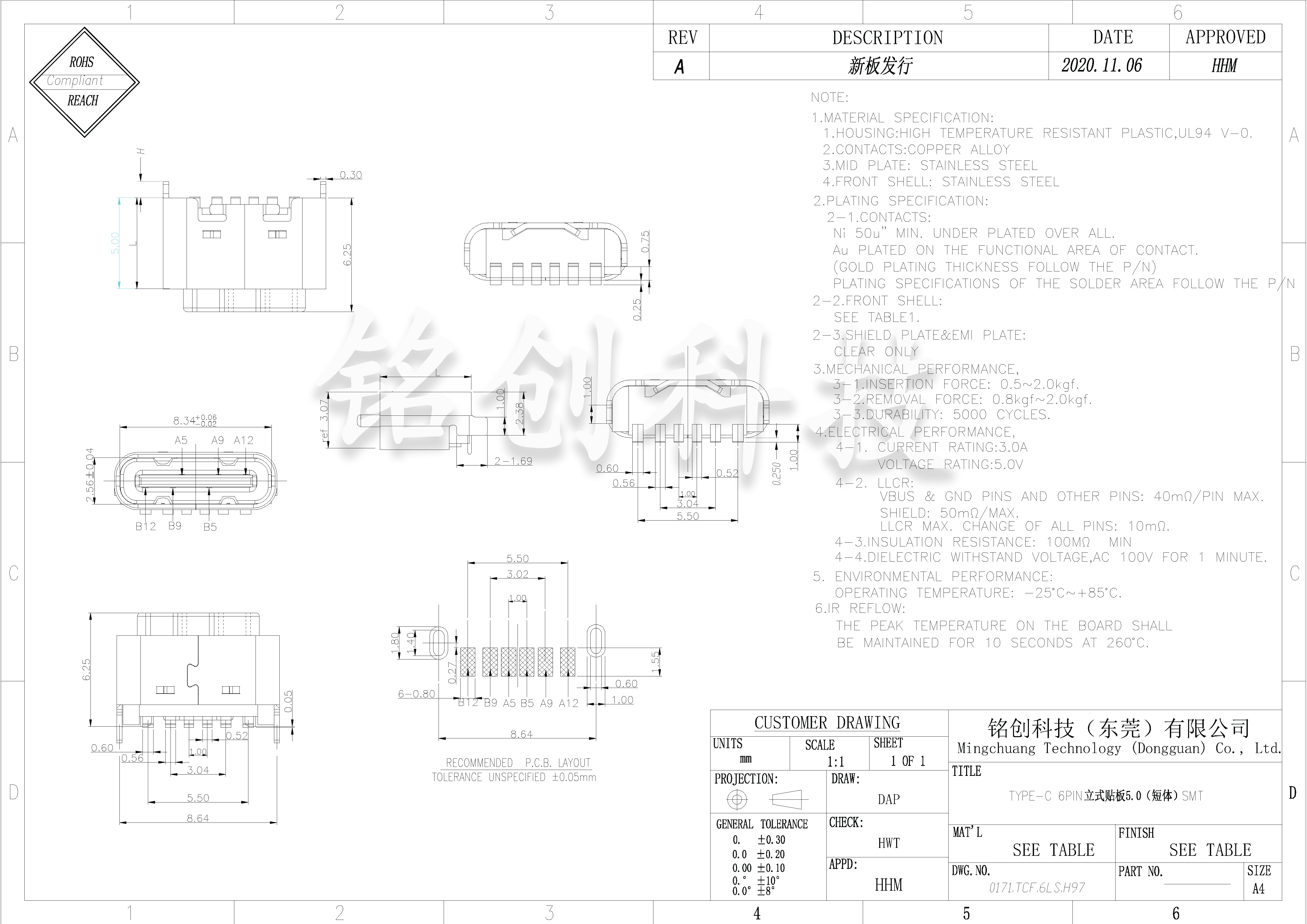

• 焊接参数：推荐回流焊温度 250℃±5℃，预热 150-200℃持续 90-120 秒，避免高温损坏 LCP 绝缘体。

• 焊盘匹配：PCB 板焊盘孔径建议 0.5mm，引脚插入深度需达 0.95mm，确保焊接强度。

• 定位柱使用：外壳两侧定位柱需与 PCB 板定位孔配合，公差控制在 ±0.05mm 以内，防止安装歪斜。

2. 使用环境

• 温度范围：-40℃至 + 85℃，避免长期暴露于高温（＞85℃）或高湿（＞85% RH）环境。

• 磁场干扰：远离强磁场（＞100mT），防止影响 CC 引脚的 PD 协议通信。

3. 维护建议

• 定期检查：每季度清洁端子表面氧化层，使用软布蘸无水酒精擦拭，避免使用尖锐工具损伤镀金层。

• 长期存放：分离公母座，防止端子长期挤压变形，建议在干燥环境下储存（湿度≤60%）。

4. 兼容性提示

• 电力匹配：确保设备输入电压 / 电流在母座额定范围内（5V/3A），避免过载损坏。

• 协议支持：仅支持 USB PD 协议，需搭配带 E-Marker 芯片的线缆实现 100W 大功率传输。
