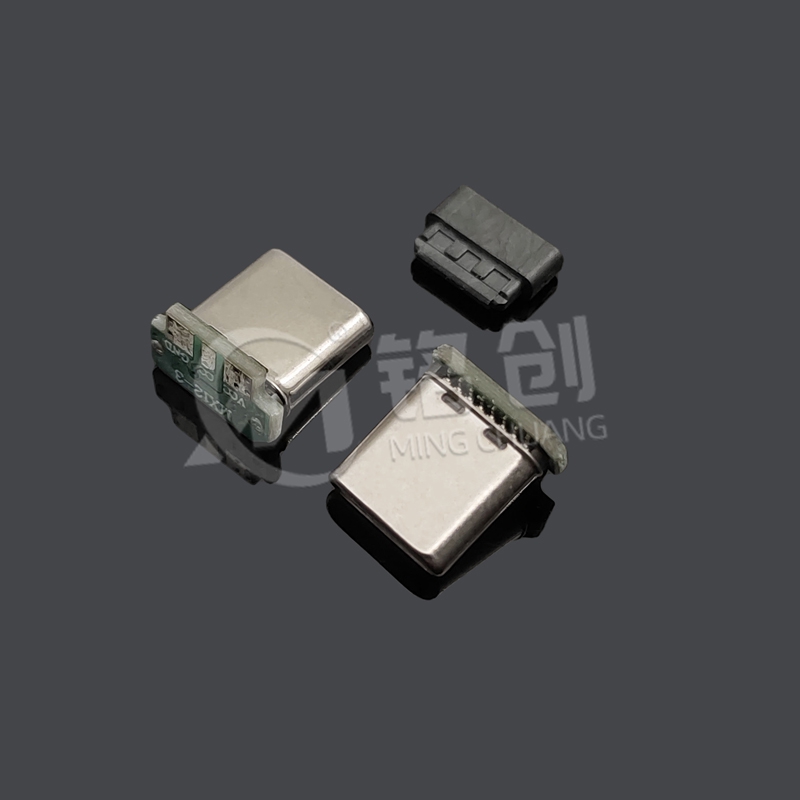

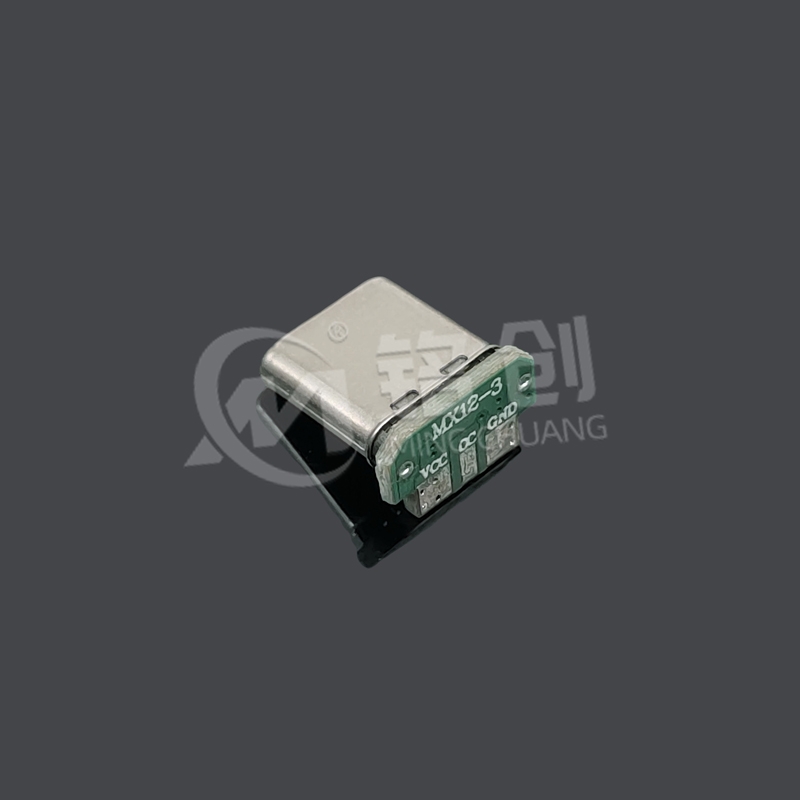

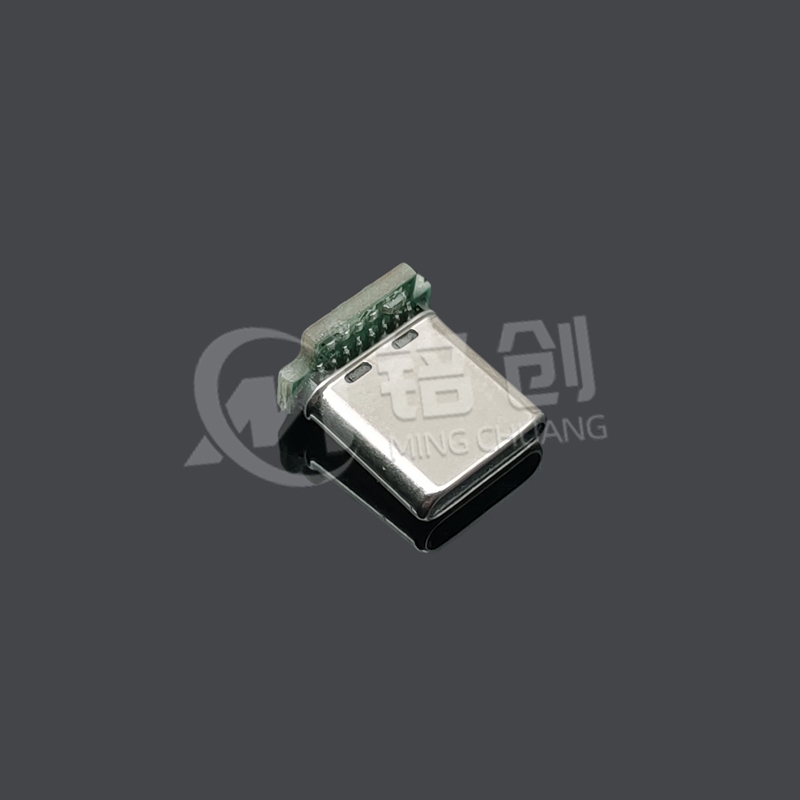

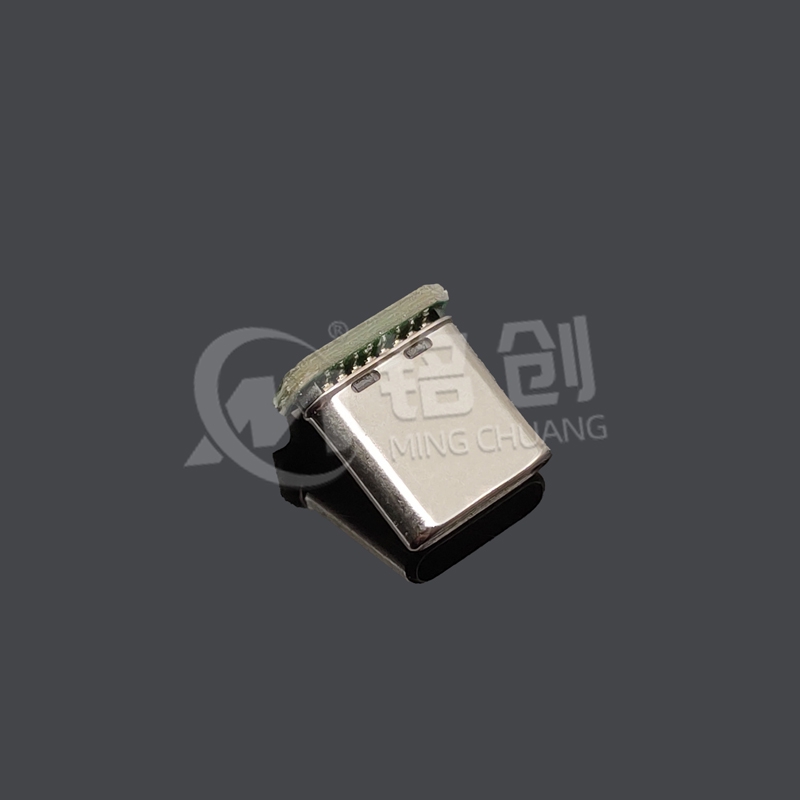

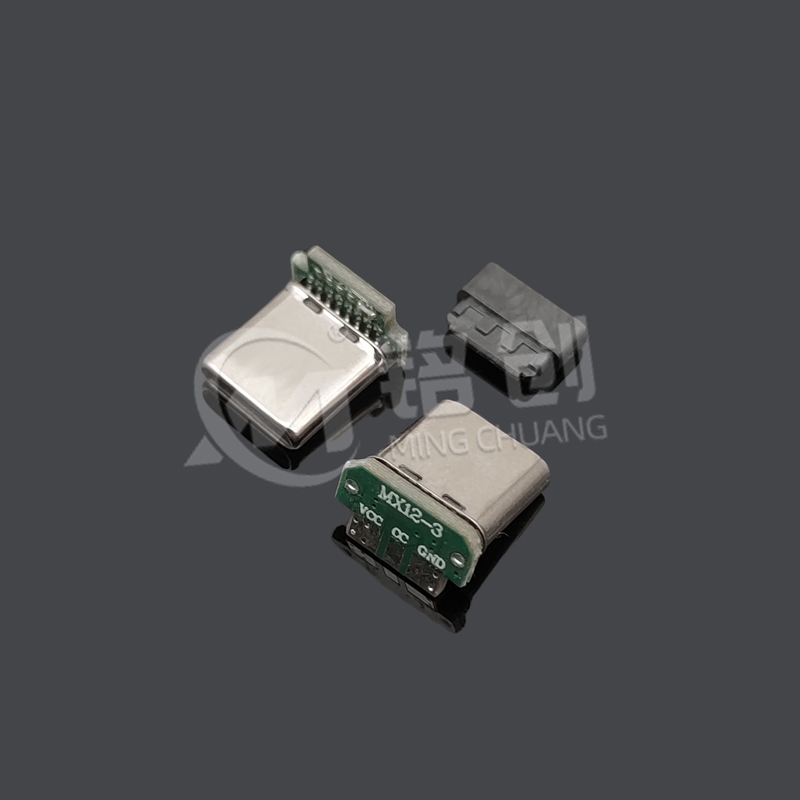

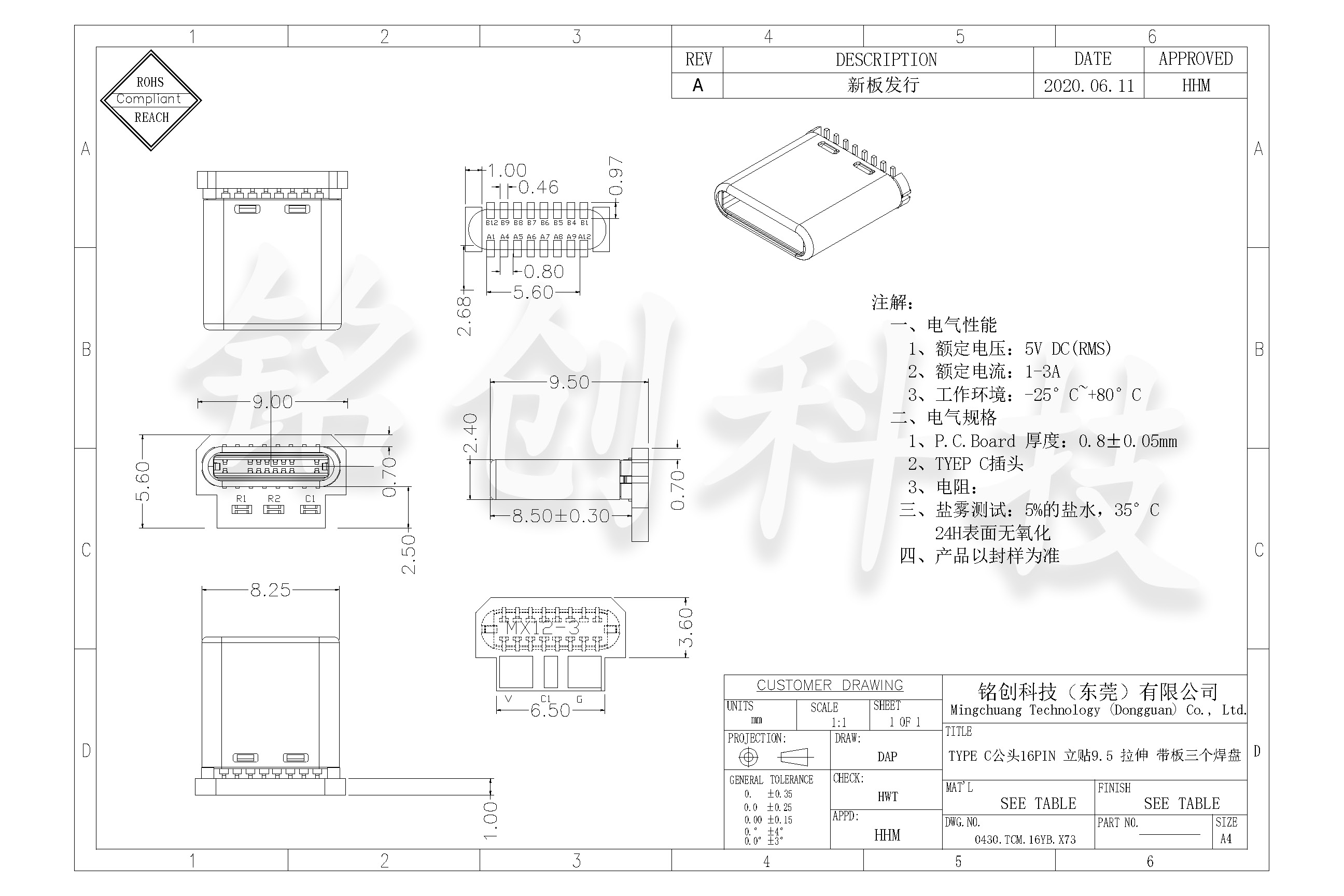

TYPE C 公头 16PIN 拉伸立贴 9.5 带板三个焊盘是紧凑型高性价比连接器，16PIN 布局支持 USB2.0（480Mbps）及 PD 3.0（60W）快充，0.8mm 不锈钢夹板通过拉伸工艺成型，带板设计集成三个焊盘（VBUS、GND、CC），适配 1.0-1.6mm PCB。拉伸不锈钢外壳（厚度 0.15mm）抗冲击能力达 30kgf，整体长度 9.5mm。支持正反盲插及 8000 次插拔寿命，兼容回流焊工艺，适用于消费电子、小家电等对空间和成本敏感的场景。
USB-IF 认证：符合 USB PD 3.0 及 USB 2.0 标准，支持 5V/3A、9V/2A 快充协议。
安全认证：通过 UL 498 测试，耐压 1000V AC/1min 无击穿，端子拉力≥5N，符合 GB 4943.1 安全规范。
环保认证：RoHS 2.0/REACH 合规，LCP 材料可回收，生产过程通过 ISO 14001 认证。
环境测试：-40℃至 85℃高低温循环 500 次，接触电阻变化≤8%；95% RH 湿度存放 48 小时，绝缘电阻≥500MΩ。
协议测试：与 iPhone、安卓手机握手成功率 100%，支持 QC 3.0/AFC 等主流快充协议。
如需更多产品信息或技术支持，请通过以下方式联系我们：
- 热线电话：13310802726
- 电子邮箱：mc13310802726@163.com
焊接参数：回流焊温度 250±5℃，手工焊≤320℃，焊接时间≤3 秒，避免 LCP 过热变形。
PCB 设计：焊盘间距公差 ±0.05mm，电源层建议覆铜≥15mm²，信号层与电源层间距≥0.3mm。
定位要求：使用治具确保夹板垂直，倾斜角度≤1.5°，防止引脚受力不均断裂。
温湿度范围：工作温度 - 20℃至 85℃，存储温度 - 30℃至 90℃，湿度≤85% RH（无冷凝）。
禁忌场景：避免在强电磁环境（＞50mT）、高频振动（＞20g）或医疗级抗干扰场景使用。
定期检查：每季度目视焊点是否开裂，使用万用表测量 VBUS/GND 接触电阻（≤30mΩ）。
清洁保养：用无水酒精擦拭端子，禁用尖锐工具，防止镀镍层磨损（厚度≥50μ”）。
长期存储：密封于防静电袋（湿度≤60%），避免外壳与酸性物质接触，存储周期≤2 年。
功能限制：无接地设计可能导致 EMI 噪声略高于带接地型号，高速数据传输时建议搭配屏蔽线缆。
设备匹配：适配不带金属外壳的 TYPE C 母座，全功能母座可能因接地悬空引发轻微干扰（概率＜5%）。
