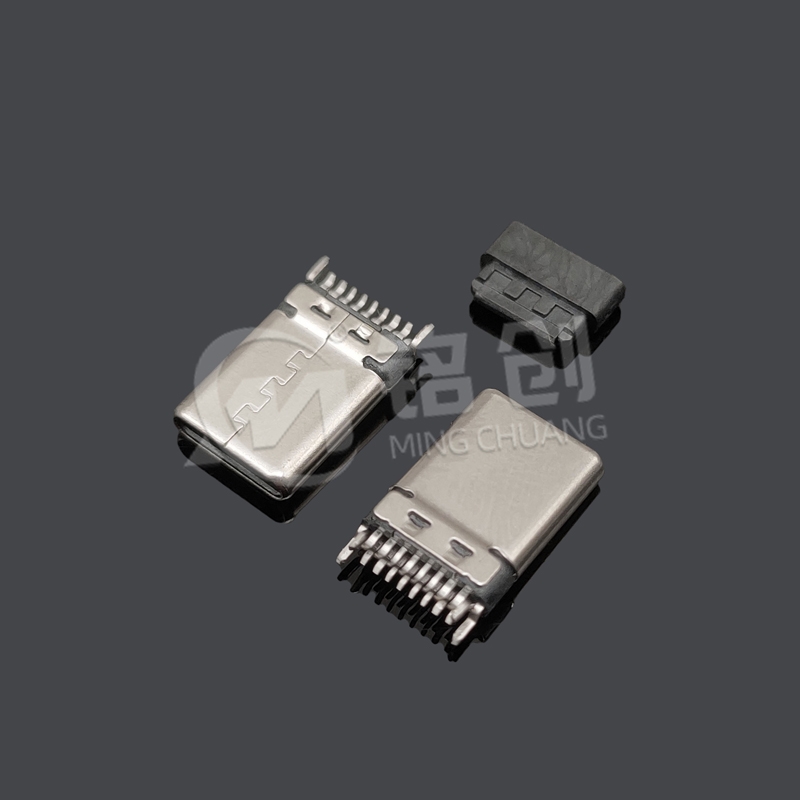

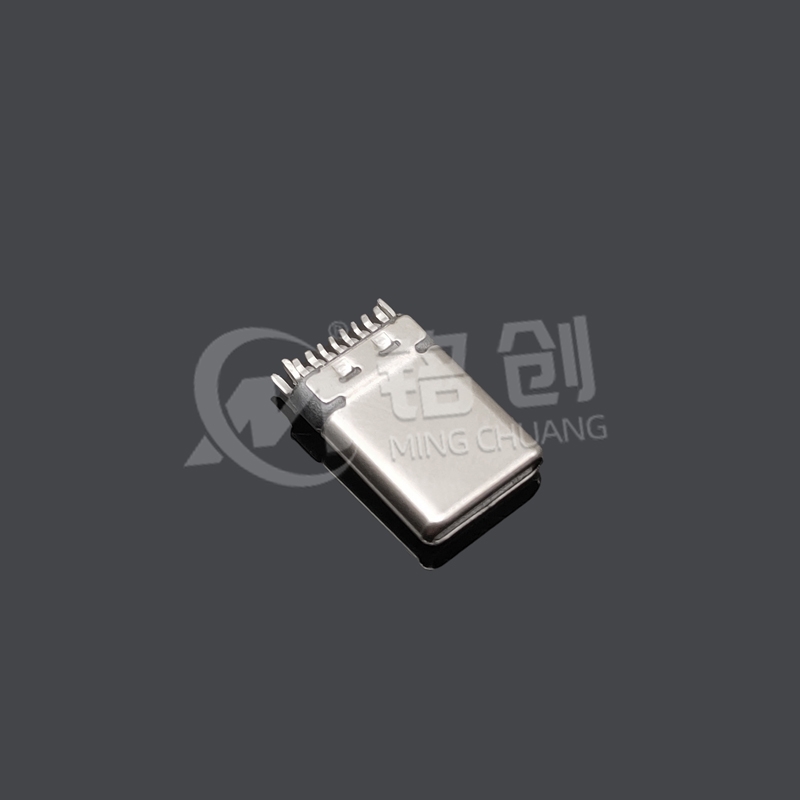

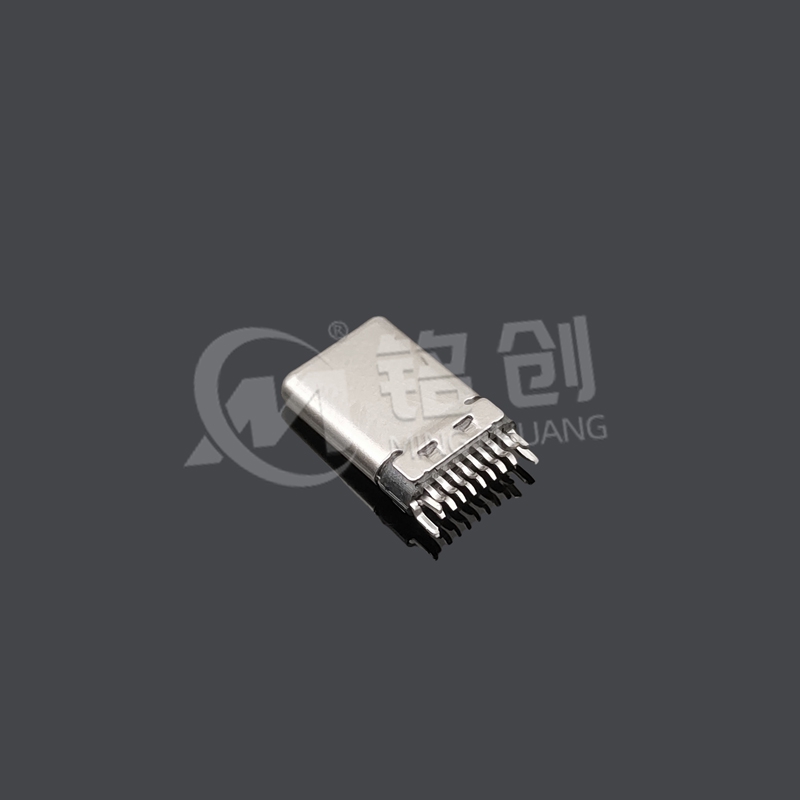

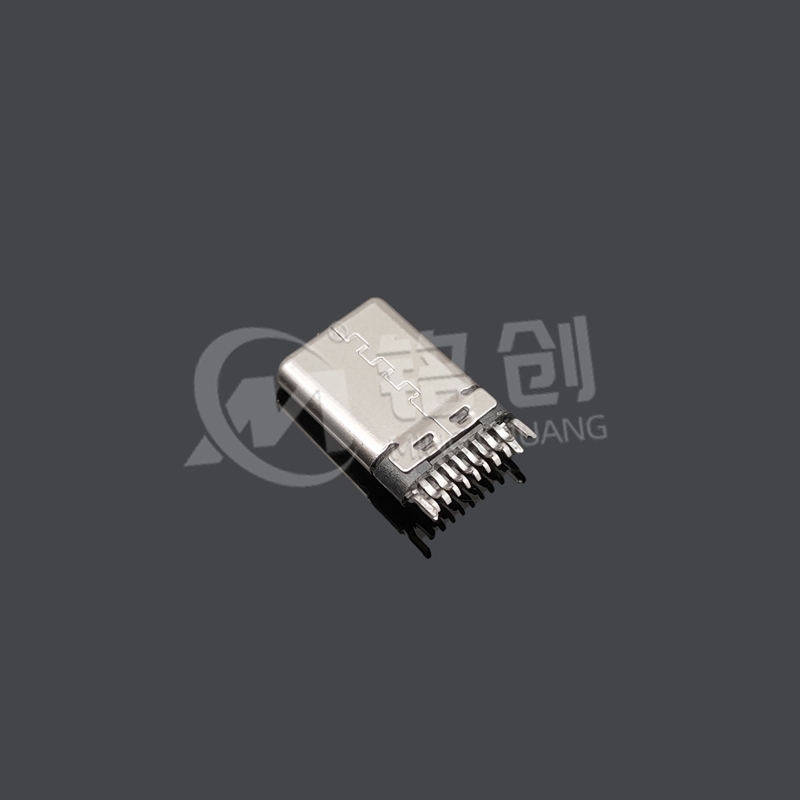

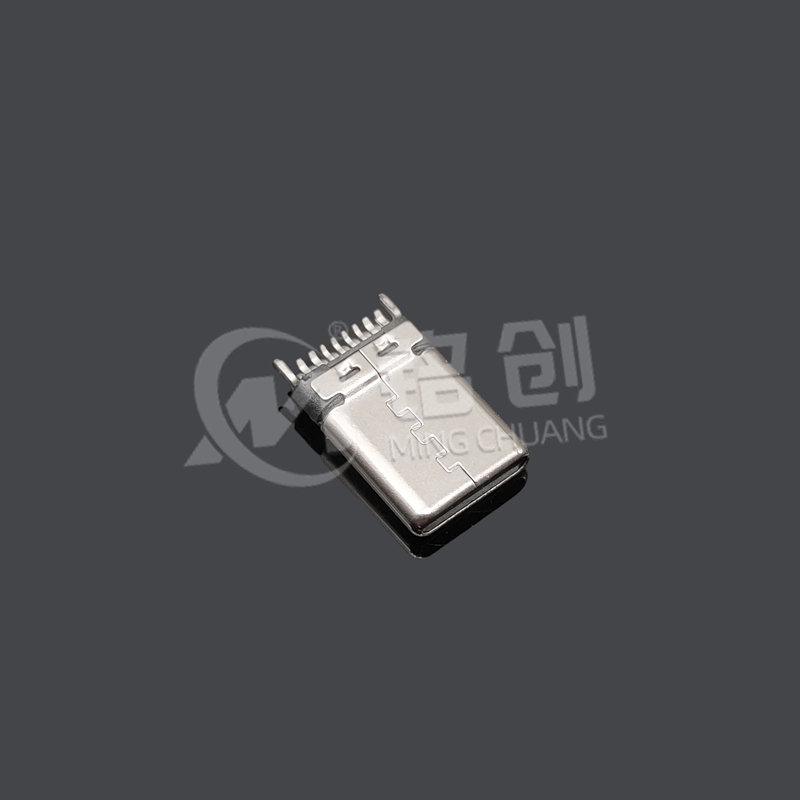

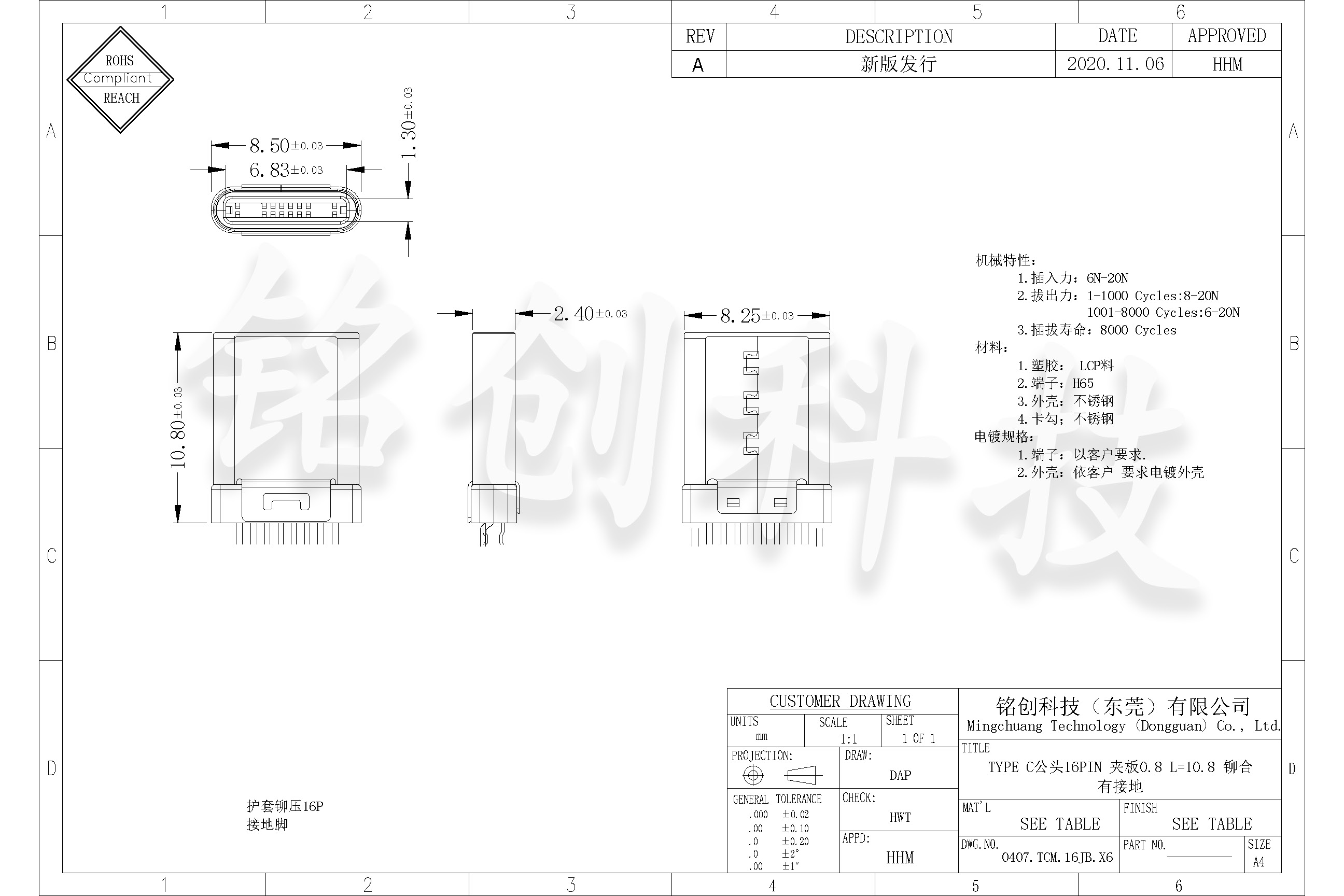

TYPE C 公头 16PIN 夹板 0.8 铆合 有接地是高可靠性全功能连接器，16PIN 布局支持 USB2.0（480Mbps）及 PD 3.0（60W）快充，0.8mm 不锈钢夹板通过冷铆工艺与外壳一体成型，抗拉力≥8N。带接地卡勾设计（接地电阻≤10mΩ）实现高效 EMI 屏蔽（≥50dB），拉伸不锈钢外壳抗冲击能力达 50kgf。整体长度 10.8mm，支持正反盲插及 10000 次插拔寿命，适用于工业控制、车载设备等对电磁兼容性要求高的场景。
USB-IF 认证：符合 USB PD 3.0 标准，支持 eMarker 线缆识别及动态功率分配。
安全认证：通过 UL 498 认证，耐压测试 1500V AC 无击穿，端子拉力≥8N，符合 IEC 62368-1 安全规范。
环保认证：RoHS 2.0/REACH SVHC 合规，LCP 材料可回收，生产过程通过 ISO 14001 环境管理体系认证。
环境测试：盐雾测试 72 小时无腐蚀，-40℃至 85℃温度循环 1000 次后性能稳定。
电气测试：5A 负载下温升≤15℃，10Gbps 数据传输误码率≤10^-12，眼图张开度≥80%。
如需更多产品信息或技术支持，请通过以下方式联系我们：
- 热线电话：13310802726
- 电子邮箱：mc13310802726@163.com
焊接参数：回流焊温度 250±5℃，手工焊≤320℃，优先焊接接地卡勾确保屏蔽层连通。
PCB 设计：夹板焊盘间距公差 ±0.05mm，接地引脚需连接≥30mm² 覆铜，信号层阻抗控制 100Ω±10%。
定位要求：使用治具校准垂直度，倾斜角度≤1°，避免应力集中导致引脚断裂。
温湿度范围：工作温度 - 40℃至 85℃，湿度≤85% RH（无冷凝），避免强酸碱及高粉尘环境。
电流限制：持续电流≤4.5A，瞬时峰值≤6A，搭配 eMarker 线缆可支持 100W 快充（需外接协议芯片）。
定期清洁：无水酒精擦拭端子，禁用金属工具，防止镀金层损伤。
长期存储：密封于防潮袋（湿度≤50%），存储周期≤2 年，避免外壳氧化及 LCP 吸潮。
协议匹配：需搭配 PD 协议芯片（如 FS8025B）实现快充，DisplayPort 功能需外接转接芯片。
母座适配：建议搭配带金属外壳的 TYPE C 母座，确保屏蔽层可靠接触（接触电阻≤10mΩ）。
