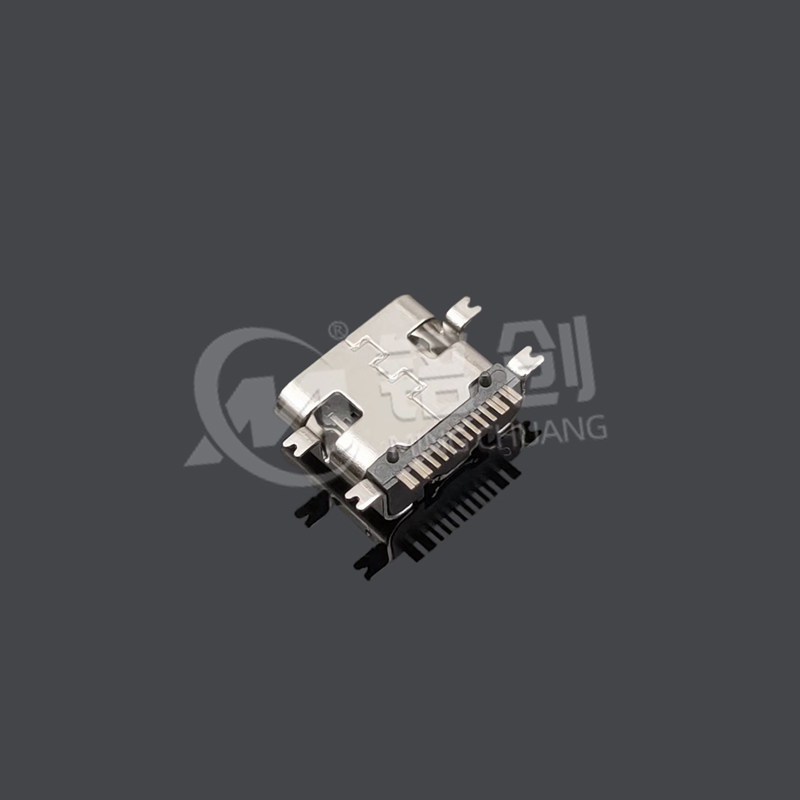

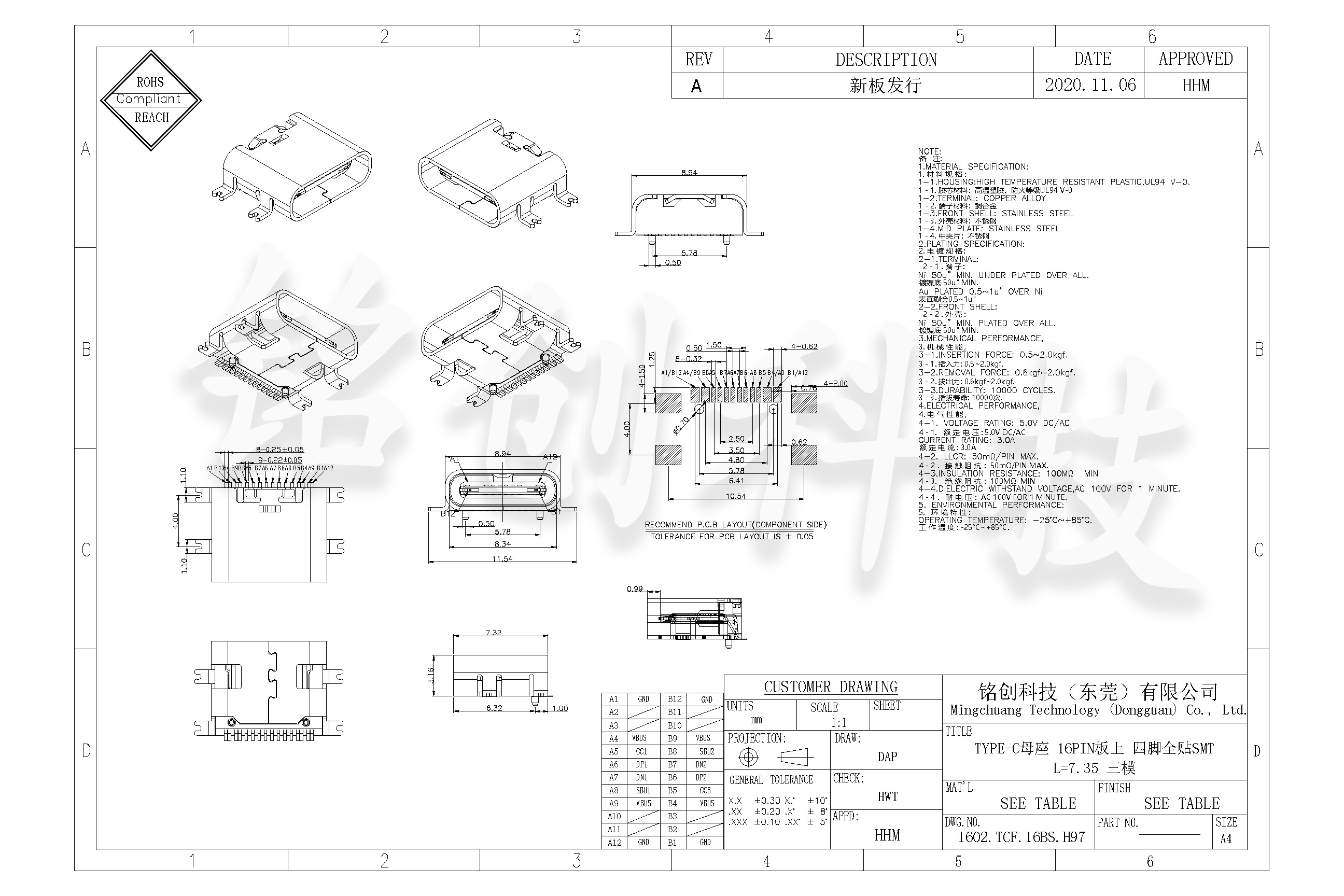

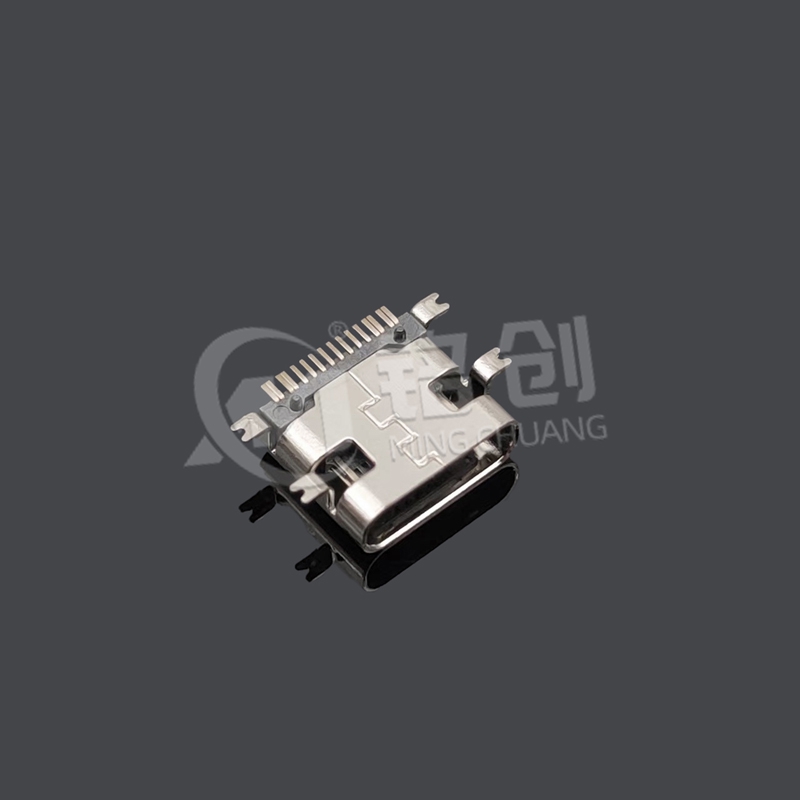

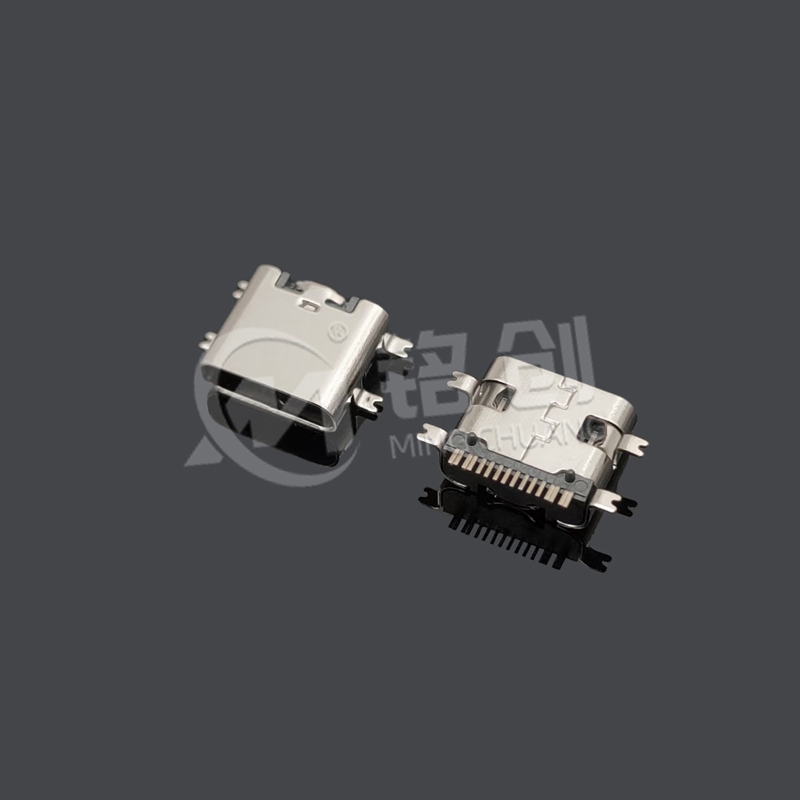

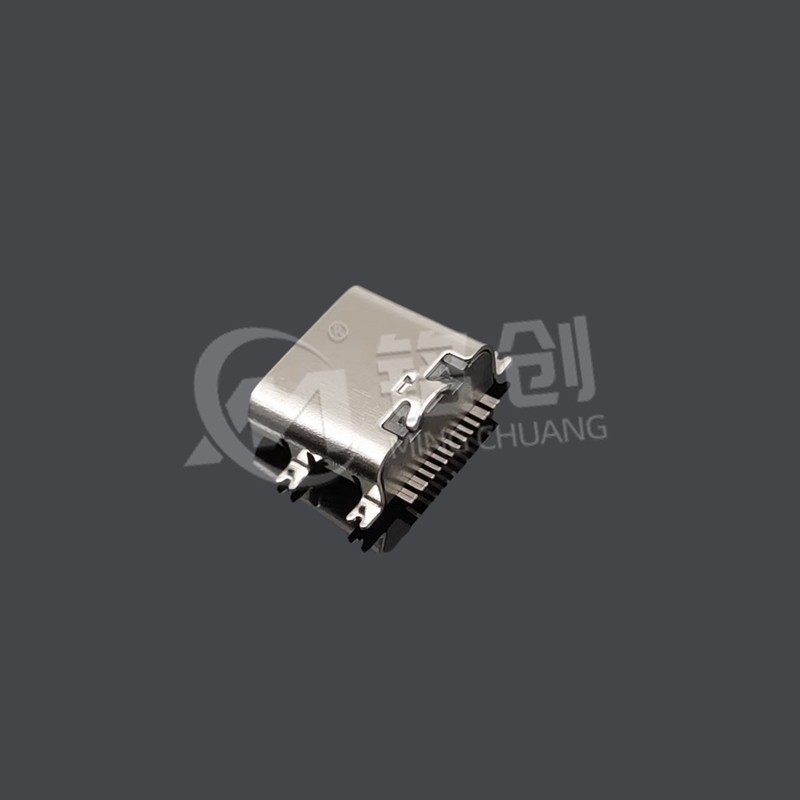

采用板上四脚全贴 SMT 设计，整体长度 7.35mm，适配高密度 PCB 布局。16PIN 全功能配置支持 USB3.1 Gen2（10Gbps）、DisplayPort 1.4（4K@60Hz）、USB PD 3.1（28V/5A，140W）三模协议，集成高速数据传输、高清视频输出与大功率供电。端子使用 C194 高导铜合金（导电率≥85% IACS）镀金 5μm，外壳为 LCP（宝理 E5008L）三次注塑成型，适用于消费电子、工业控制、汽车电子等场景
USB-IF（USB3.1 Gen2/PD3.1）、VESA（DisplayPort 1.4）、HDMI 协会（HDCP 2.3）认证。
RoHS 2011/65/EU、REACH SVHC 235 项，LCP 可回收利用率＞95%。
UL 94 V-0 阻燃，CE/FCC 电磁兼容，IPX7 防水通过 CNAS 检测。
每批次抽样：大电流温升测试（5A/2 小时，端子温度≤75℃）、接触阻抗动态测试（10 万次插拔后 ΔR＜15%）。
如需更多产品信息或技术支持，请通过以下方式联系我们：
- 热线电话：13310802726
- 电子邮箱：mc13310802726@163.com
回流焊峰值≤255℃，217℃以上保持 60-90 秒，建议使用 0.01mm 精度贴片机，3D AOI 检测焊点偏移＜0.03mm。
非防水型号禁止潮湿环境，防水款密封圈建议每年更换；5A 应用时 PCB 铜箔≥50μm，VBUS 走线宽≥1.5mm。
三模需设备端芯片支持（如瑞昱 RTS5490），推荐搭配 USB-IF 认证的 40Gbps EMarker 线缆。
工业环境每季度压缩空气清灰，医疗设备用 75% 乙醇擦拭，禁止含氯消毒剂；长期闲置需防尘盖封装，存储湿度≤40% RH。
