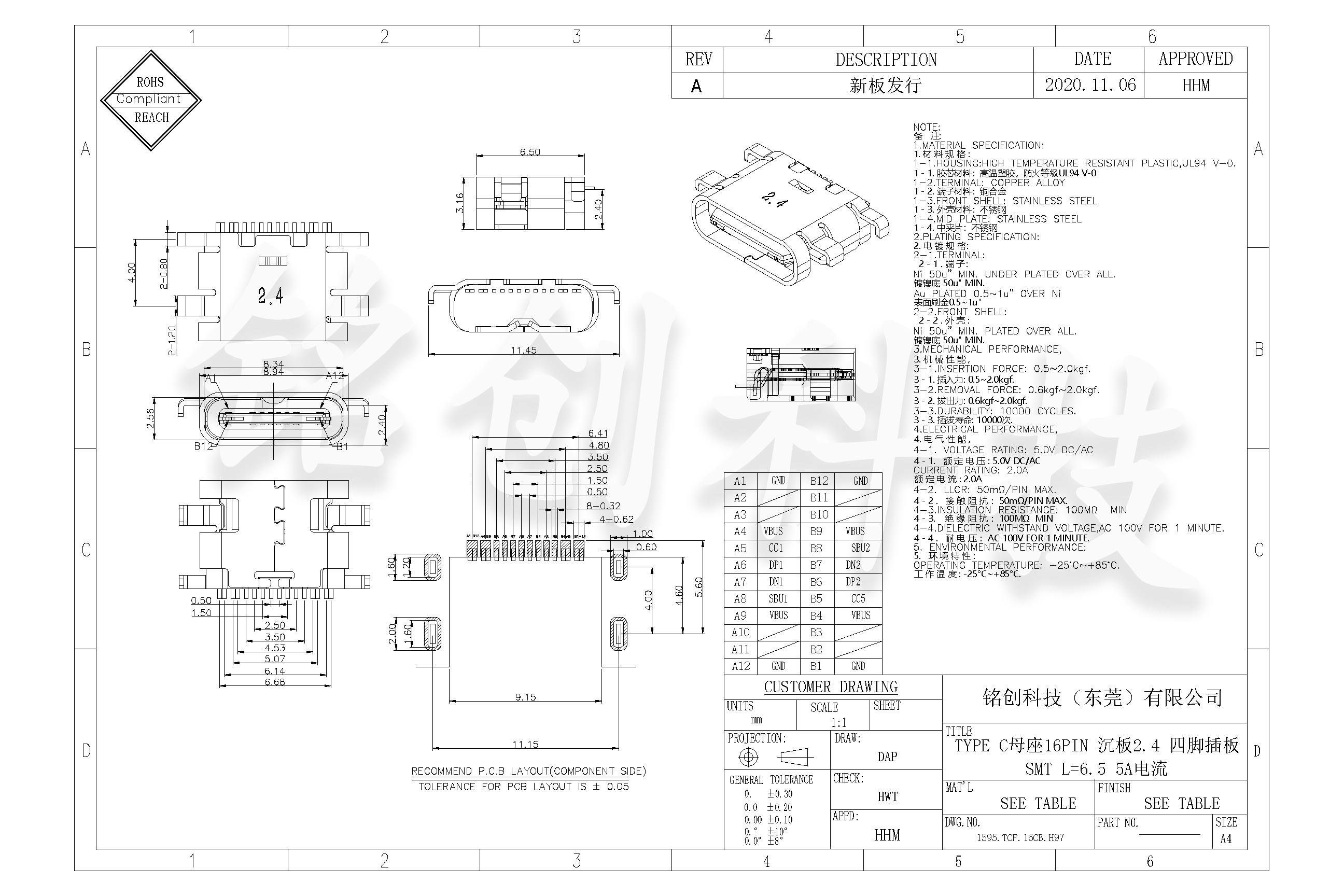

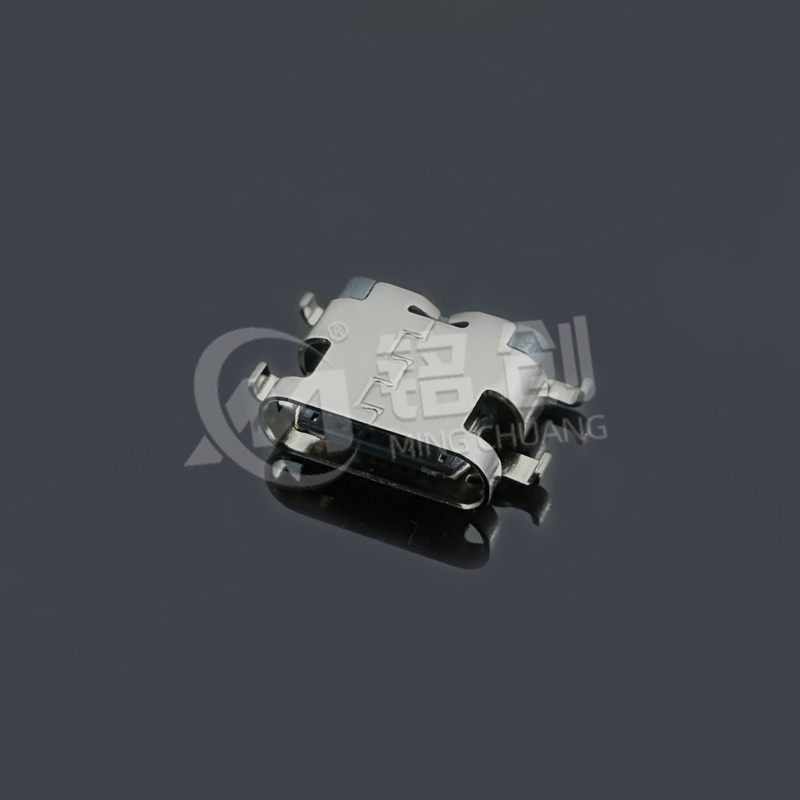

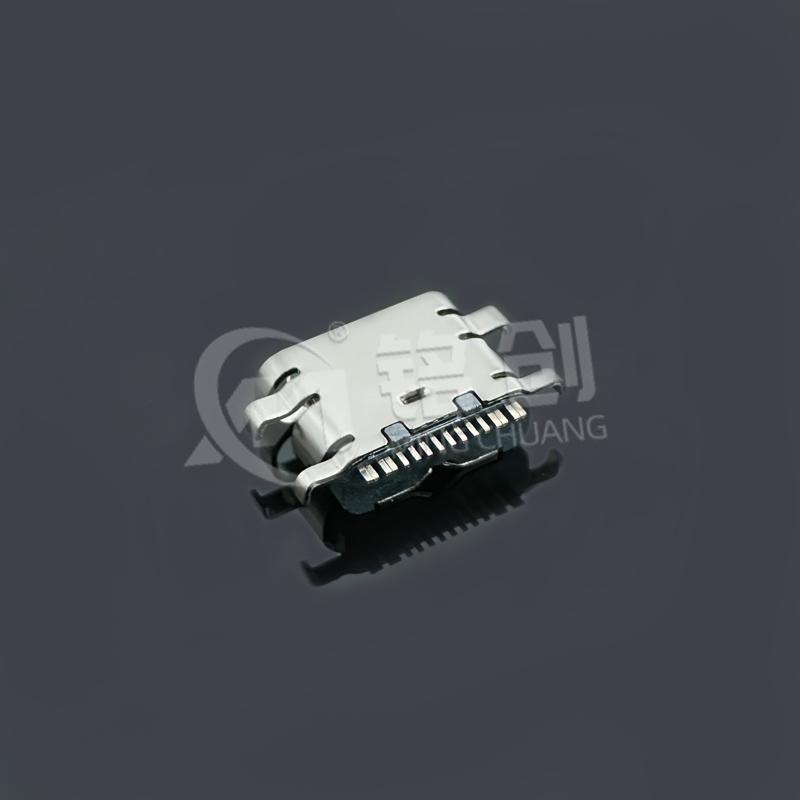

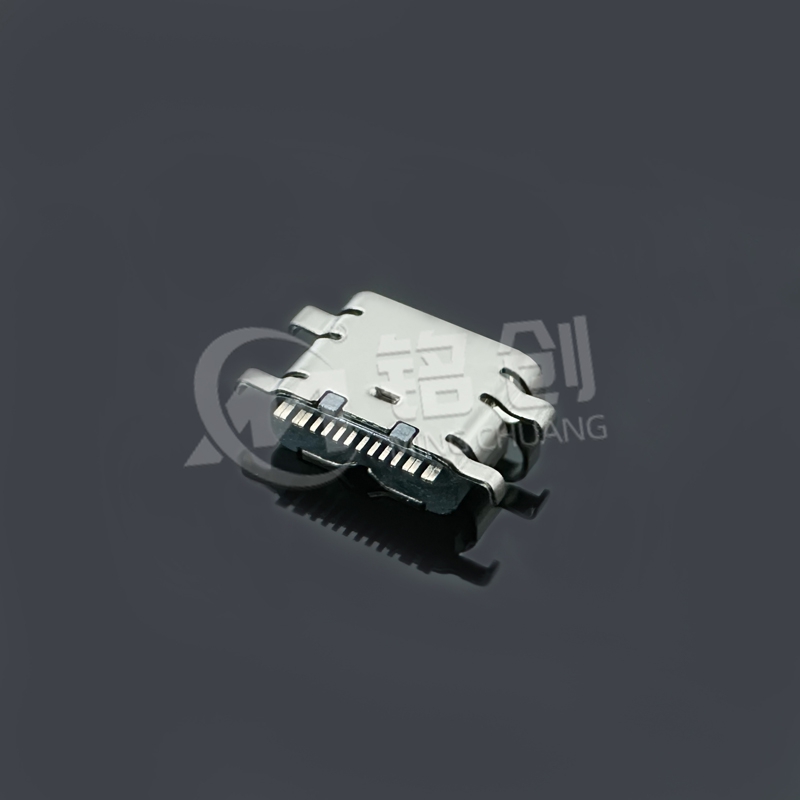

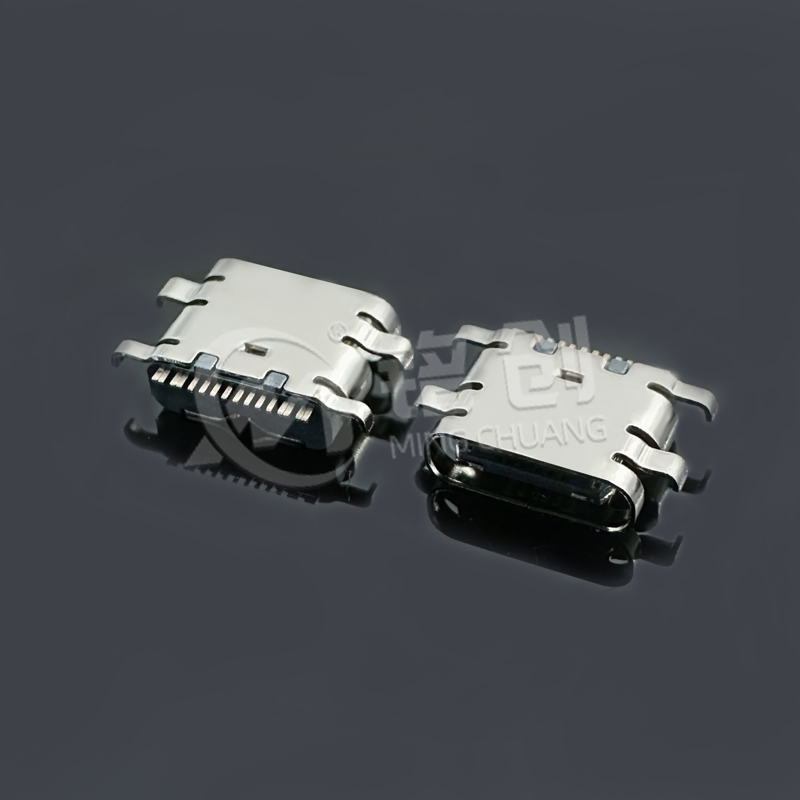

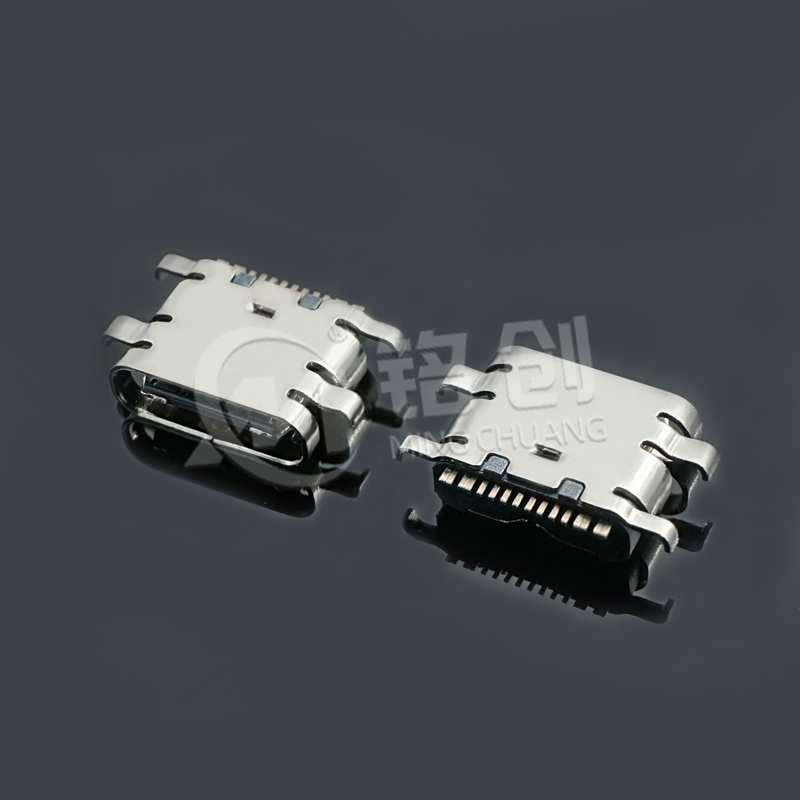

采用沉板 2.4mm 设计，适配超薄设备 PCB 布局，整体长度 6.5mm。16PIN 全功能配置支持 USB3.1 Gen1（5Gbps）高速数据传输及 5A 大电流供电，兼容 USB PD 3.0 快充协议（100W）。四脚插板 SMT 焊接增强稳定性，端子使用高导铜合金加厚处理，表面镀金 5μm，外壳为 LCP 耐高温材料，适用于消费电子、工业控制、汽车电子等场景，通过 USB-IF 认证及 UL 安全测试。
USB-IF 认证（USB3.1 Gen1/PD3.0）、RoHS 2.0（无铅无卤素）、REACH SVHC 235 项检测合格。
CE/FCC 电磁兼容认证，传导骚扰＜40dBμV（30MHz-1GHz），辐射骚扰＜30dBμV（30MHz-10GHz）。
UL 认证（UL 62368-1），绝缘材料阻燃等级 V-0，耐电压测试 1500V AC/1min 无击穿。
每批次抽样进行：大电流测试（5A 持续 1 小时，温升≤30℃）、接触阻抗动态测试（1 万次插拔后 ΔR＜15%）、金相切片分析焊点可靠性。
如需更多产品信息或技术支持，请通过以下方式联系我们：
- 热线电话：13310802726
- 电子邮箱：mc13310802726@163.com
回流焊峰值≤255℃，217℃以上保持时间 60-90 秒，避免 LCP 外壳变色；沉板 2.4mm 需精准控制 PCB 开孔深度（公差 ±0.05mm）。
四脚焊接时建议使用定位治具，焊接后用 3D AOI 检测引脚偏移量＜0.03mm，确保与母座同轴度。
非防水型号禁止暴露于潮湿环境，防水款密封圈建议每年更换；持续电流＞5A 时需增加散热措施（如铜箔面积≥1cm²）。
需搭配支持 5A 的 EMarker 线缆及 PD 协议芯片（如 TI TPS2596），否则可能触发过流保护。
工业环境每季度用压缩空气清理接口灰尘，避免金属碎屑导致短路；使用无水乙醇擦拭端子，禁止含氯溶剂。
长期闲置时需加盖防尘盖，存储温度 - 20℃至 60℃，湿度≤60% RH，防止端子氧化。
