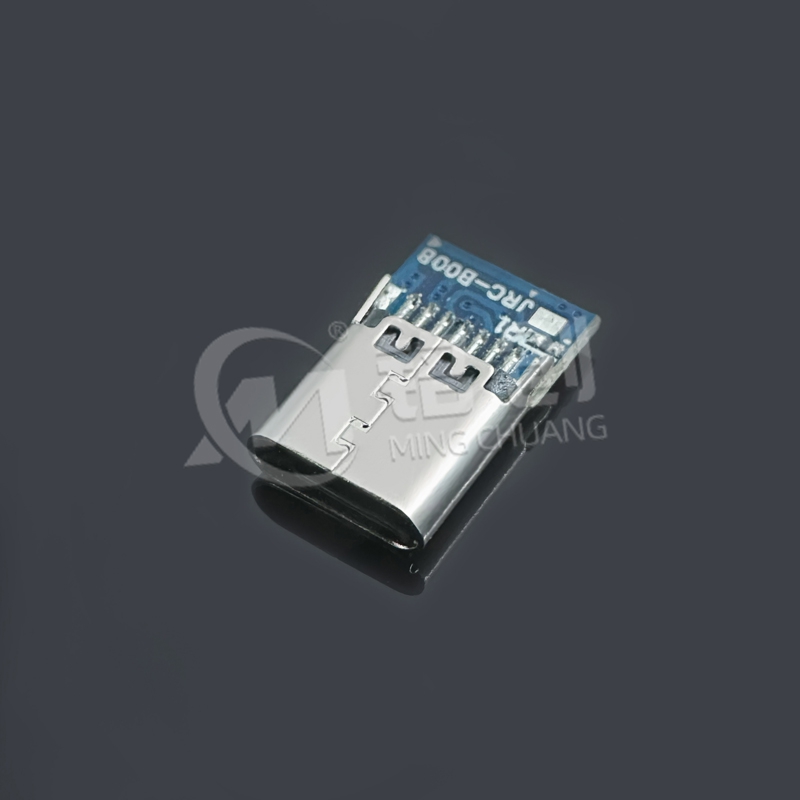

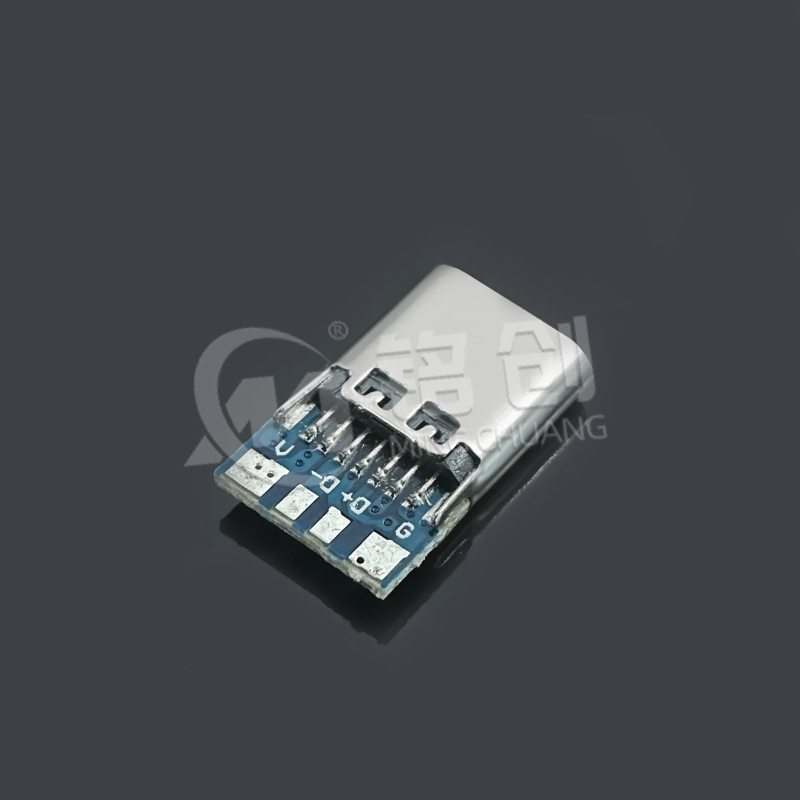

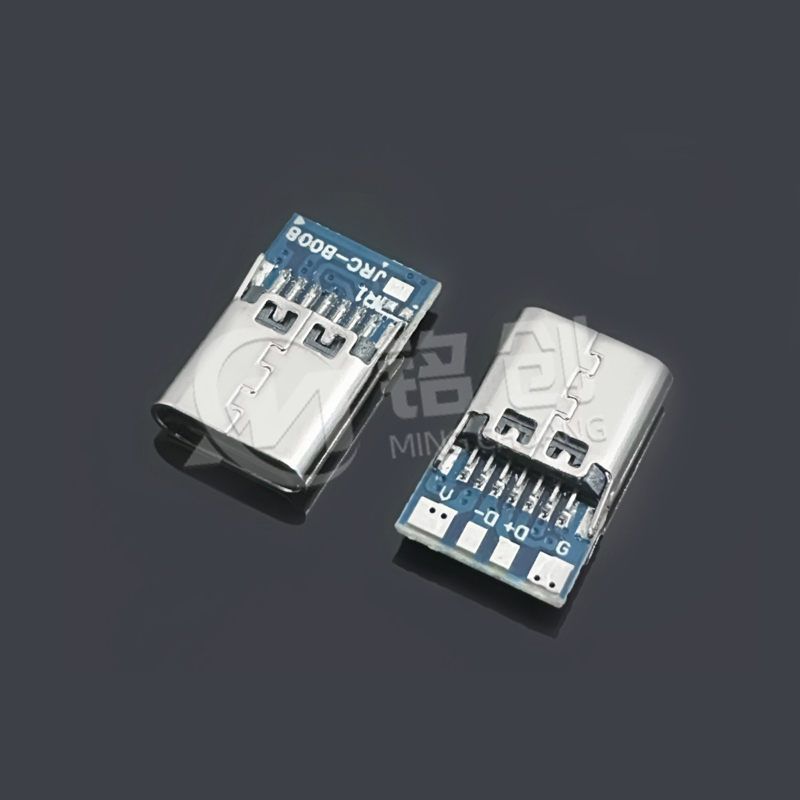

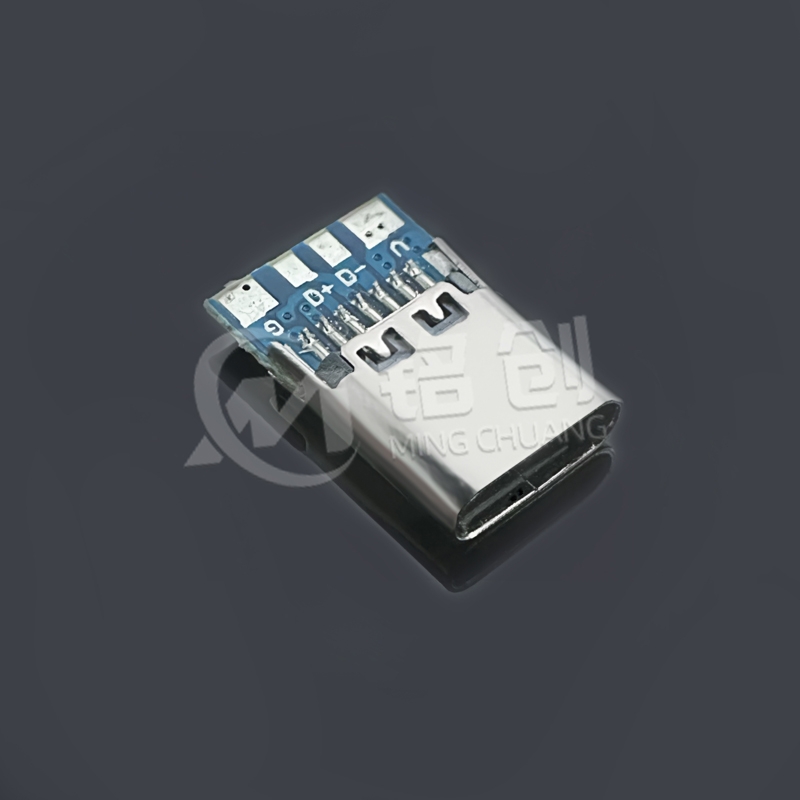

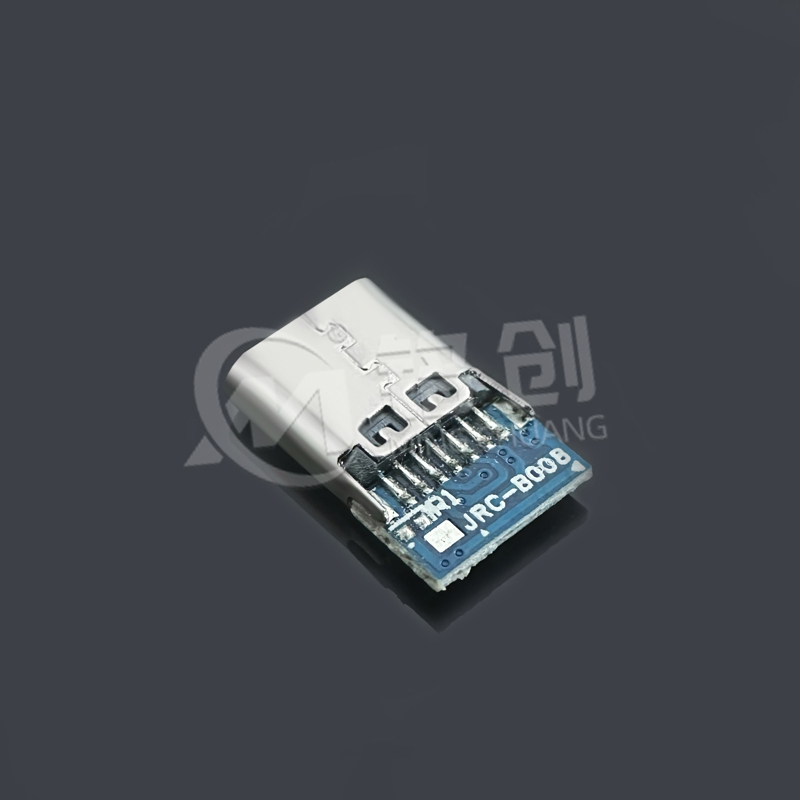

TYPE C 母座 14PIN 夹板带板 四个焊盘 下拉 5.1K 电阻 201 LCP是集成协议匹配功能的定制化连接器，14PIN 布局支持 USB3.1 GEN2（10Gbps）数据及 PD 3.0（60W）快充，夹板带板设计内置 5.1K 下拉电阻（CC1/CC2 引脚），自动完成设备角色识别（DRD 模式）。四个焊盘（2 电源 + 2 接地）增强焊接稳定性，201 黄铜端子表面镀锡，LCP 绝缘体耐 260℃高温，适用于需要 PD 协议握手的充电器、扩展坞、工业控制模块等场景。
认证与标准
USB-IF 预认证：符合 USB PD 3.0 及 USB 2.0 标准，支持 DRD 模式，通过 TID 预认证测试（TID No.XXXX）。
安全认证：
UL 498 认证（文件号 EXXXXXX）：耐压测试 1500V AC 无击穿，端子拉力≥5N，符合 IEC 62368-1 安全规范。
环保认证：
RoHS 2.0/REACH SVHC 合规，LCP 材料可回收，生产过程通过 ISO 14001 环境管理体系认证。
可靠性测试
环境测试：
高低温循环：-40℃至 85℃，500 次循环后电阻值变化≤1%，接触电阻变化≤8%。
湿度测试：95% RH 环境存放 48 小时，绝缘电阻≥500MΩ，无漏电现象。
协议测试：
与 iPhone 12 / 三星 S21 等设备握手成功率 100%，支持 5V/3A、9V/2A 快充模式自动切换。
如需更多产品信息或技术支持，请通过以下方式联系我们：
- 热线电话：13310802726
- 电子邮箱：mc13310802726@163.com
安装规范
焊接参数：
回流焊：温度 250±5℃，预热 150-200℃持续 90 秒，带板部分避免长时间高温（≤60 秒）。
手工焊：温度≤320℃，时间≤3 秒，优先焊接接地焊盘确保屏蔽层可靠连接。
PCB 设计：

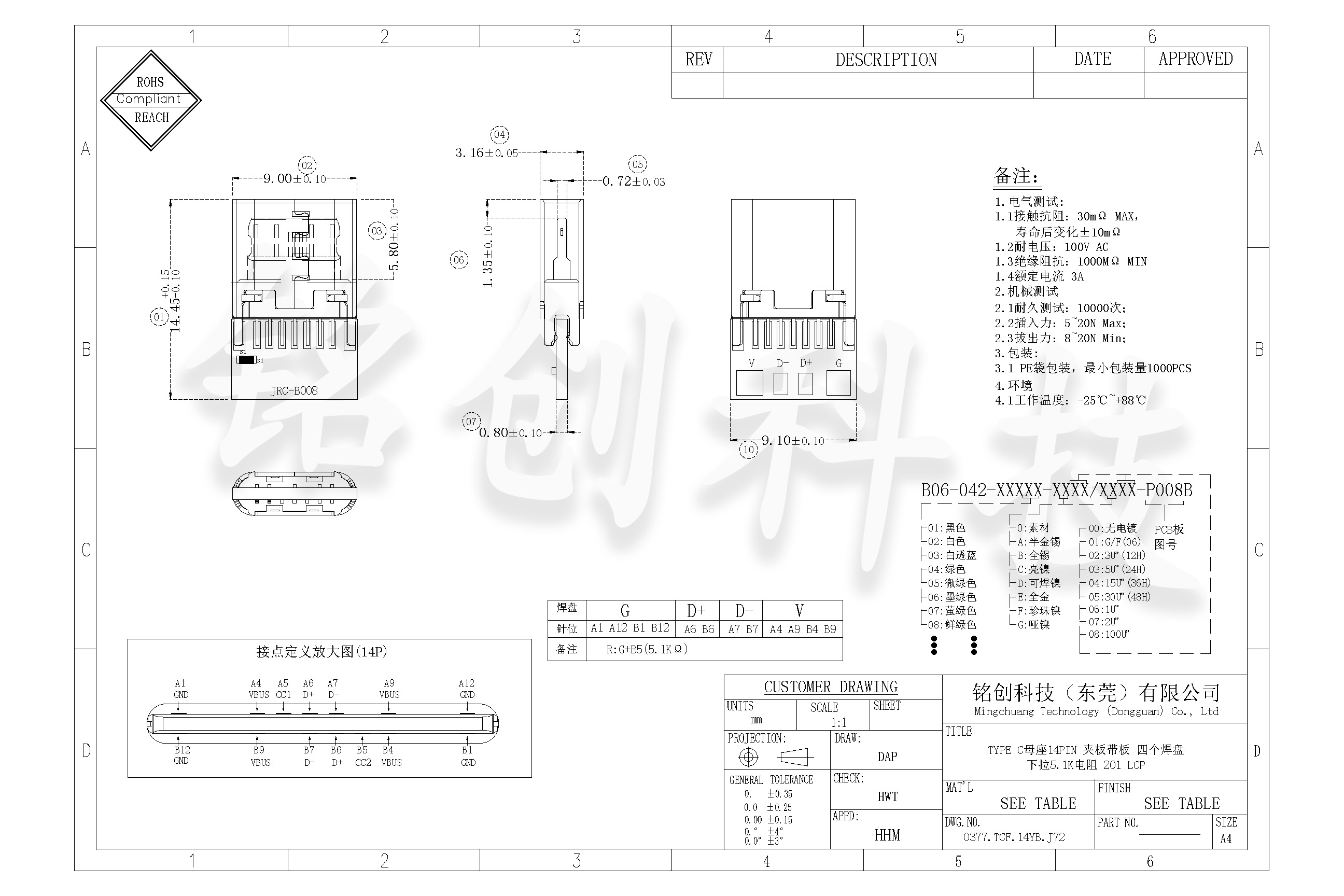

焊盘间距公差 ±0.05mm，CC 引脚无需外接电阻（直接连接带板电阻），电源层建议覆铜≥15mm²。
信号层与电源层间距≥0.3mm，降低电源噪声对数据传输的影响（噪声≤50mV）。
定位要求：使用治具校准夹板垂直度，倾斜角度≤1.5°，避免焊盘应力集中导致电阻断裂。
使用环境
温湿度范围：工作温度 - 40℃至 85℃，存储温度 - 50℃至 90℃，湿度≤85% RH（无冷凝）。
电流限制：持续工作电流建议≤3A，瞬时峰值≤4A，搭配 eMarker 线缆可支持 60W 快充（需外接协议芯片）。
维护建议
定期检测：每季度用万用表测量 CC 引脚电阻（5.1KΩ±1%），接触电阻使用 4 线法测量（≤30mΩ）。
清洁保养：用无水酒精擦拭带板表面，禁用腐蚀性清洁剂，防止电阻引脚氧化（氧化层厚度≤1μm）。
长期存储：未装机母座密封于防潮袋（湿度≤60%），避免带板电阻与硫化物接触（如橡胶垫），存储周期≤2 年。
兼容性提示
协议限制：仅支持 PD 3.0 基本款（非 PPS），需外接协议芯片（如 IP2112）实现 100W 以上快充。
设备匹配：与全功能 TYPE C 公头配合时，确保公头 CC 引脚无额外电阻，避免阻值冲突导致握手失败。
