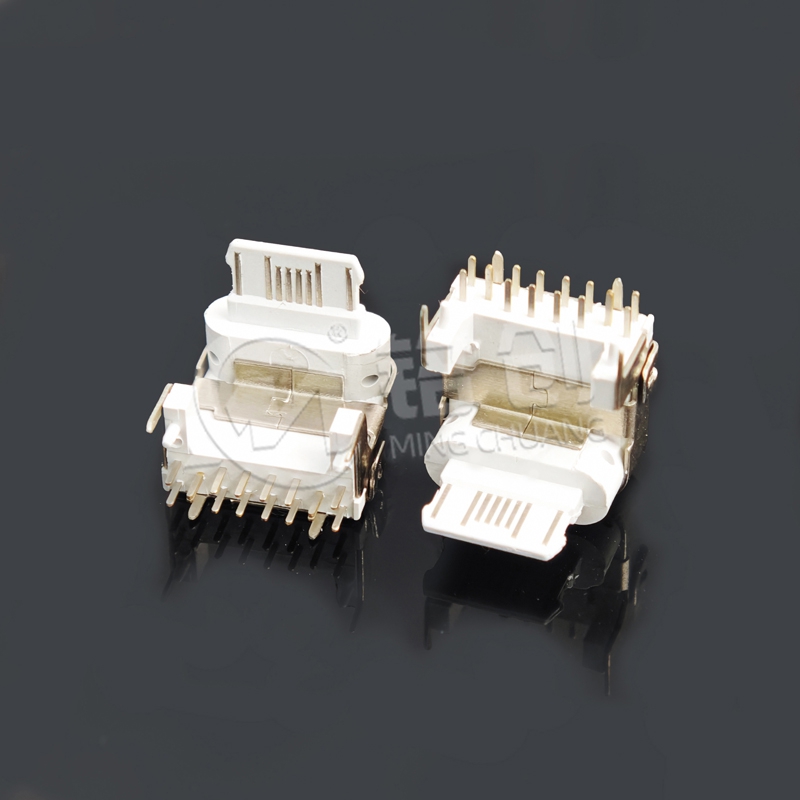

TYPE C 母座 16PIN 苹果款 板上垫高 美规 旧款 带中夹片 20W专为苹果设备旧款机型设计，16PIN 布局兼容 Lightning 转接协议及 USB2.0 数据传输，支持 5V/3A（20W）PD 快充。板上垫高结构（垫高 1.5mm）适配特殊 PCB 高度差，中夹片增强机械稳定性，美规认证（UL/FCC）确保安全合规。采用高导铜端子镀金 3μm，LCP 绝缘体耐 260℃高温，适用于苹果充电器、扩展坞、车载支架等配件，兼容 iPhone 12 及以下旧款机型。
认证与标准
美规认证：
UL 498 认证（文件号 EXXXXXX）：通过 1500V AC 耐压测试，端子拉力≥5N，符合美国电气安全标准。
FCC Part 15 Class B：电磁辐射≤40dBμV/m（30-1000MHz），避免对无线信号的干扰。
环保合规：
RoHS 2.0/REACH SVHC：无铅、无卤素，LCP 材料可回收，生产过程通过 ISO 14001 环境认证。
苹果兼容性：
支持苹果 2.4A 充电协议及 PD 2.0（5V/3A），需搭配 MFi 认证芯片（如 Dialog iW1781）实现完整功能。
可靠性测试
环境测试：
高低温循环：-20℃至 85℃，500 次循环后接触电阻变化≤10%。
湿度测试：95% RH 环境存放 48 小时，绝缘电阻≥500MΩ。
机械测试：
插拔寿命：8000 次后接触电阻≤40mΩ，中夹片形变量≤0.2mm。
振动测试：10-500Hz，15g 加速度，持续 2 小时无松动（模拟车载振动环境）。
如需更多产品信息或技术支持，请通过以下方式联系我们：
- 热线电话：13310802726
- 电子邮箱：mc13310802726@163.com
安装规范
焊接参数：
回流焊：温度 250±5℃，预热 150-200℃持续 90 秒，避免垫高部分过热变形。
手工焊：温度≤320℃，时间≤3 秒，优先焊接中夹片固定脚（直径 0.6mm）确保定位精度。
PCB 设计：
垫高区域开设 4.5mm×1.5mm 凹槽，深度公差 ±0.05mm，确保母座安装后与板面垂直。
苹果专用 CC 引脚需连接协议芯片（如赛普拉斯 CYPD3175），避免直接接地导致协议握手失败。
定位要求：使用苹果公头治具校准，确保中夹片与公头卡扣对齐，偏差角度≤2°。
使用环境
温湿度范围：工作温度 - 20℃至 85℃（高于苹果设备工作温度范围），存储温度 - 30℃至 90℃，湿度≤85% RH。
禁忌场景：禁止用于超过 20W 功率输出（旧款机型最大支持 5V/3A），避免接触酒精、汽油等溶剂（可能腐蚀镀金层）。
维护建议
定期检查：每季度目视检查中夹片是否松动，使用万用表测量 VBUS 与 GND 间电阻（正常≤30mΩ）。
清洁保养：用无水酒精棉签擦拭端子，禁用金属工具清理，防止损伤苹果设备公头的镀金层。
长期存储：未使用母座需密封于防静电袋（湿度≤60%），避免垫高部分受挤压变形，存储周期≤2 年。
兼容性提示
设备匹配：仅适配支持 USB2.0 及 PD 2.0 的旧款苹果设备（如 iPhone 8 至 iPhone 12），与新款 iPhone 13 及以上机型兼容但不支持 20W 以上快充。
线缆选择：建议使用苹果认证的 USB-C to Lightning 线缆，非认证线缆可能导致充电中断或数据传输异常。
