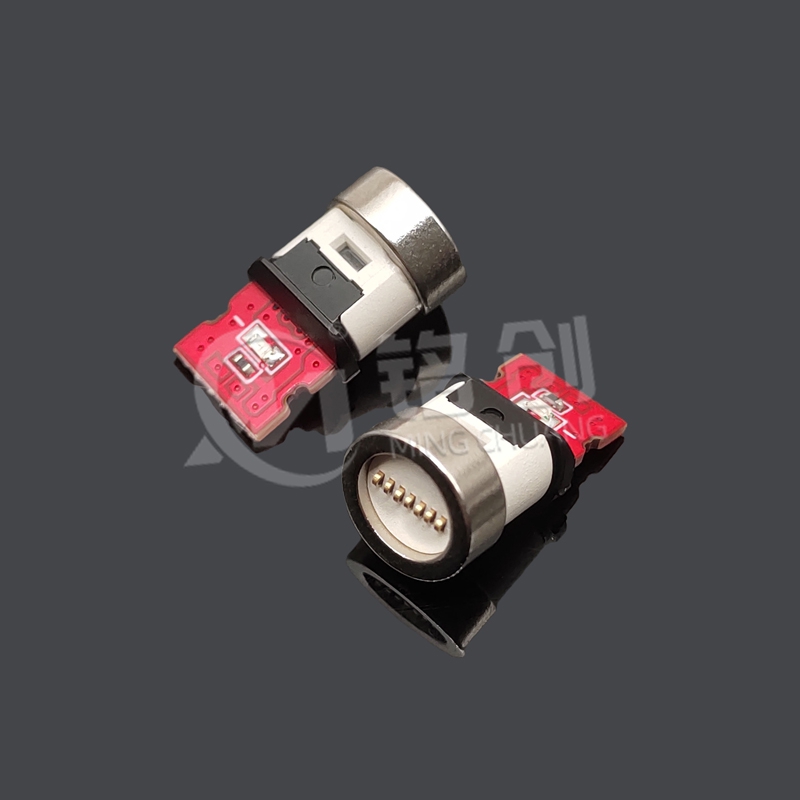

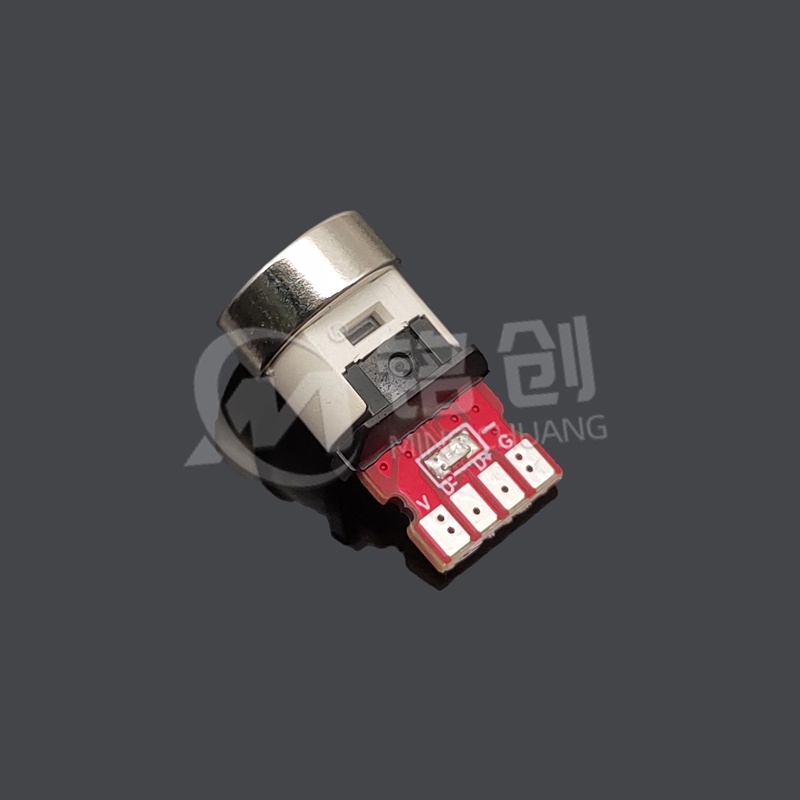

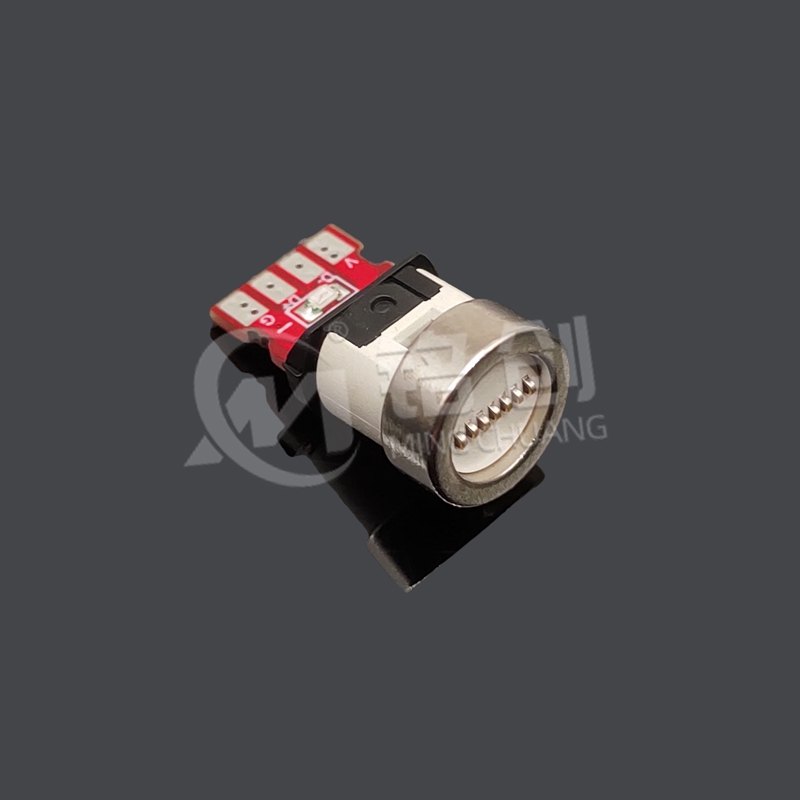

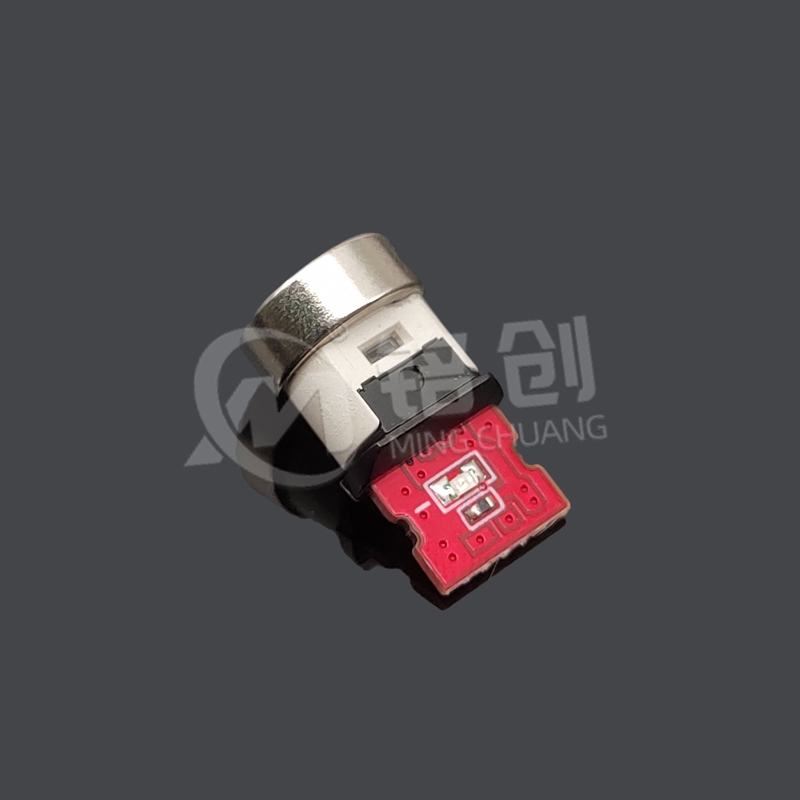

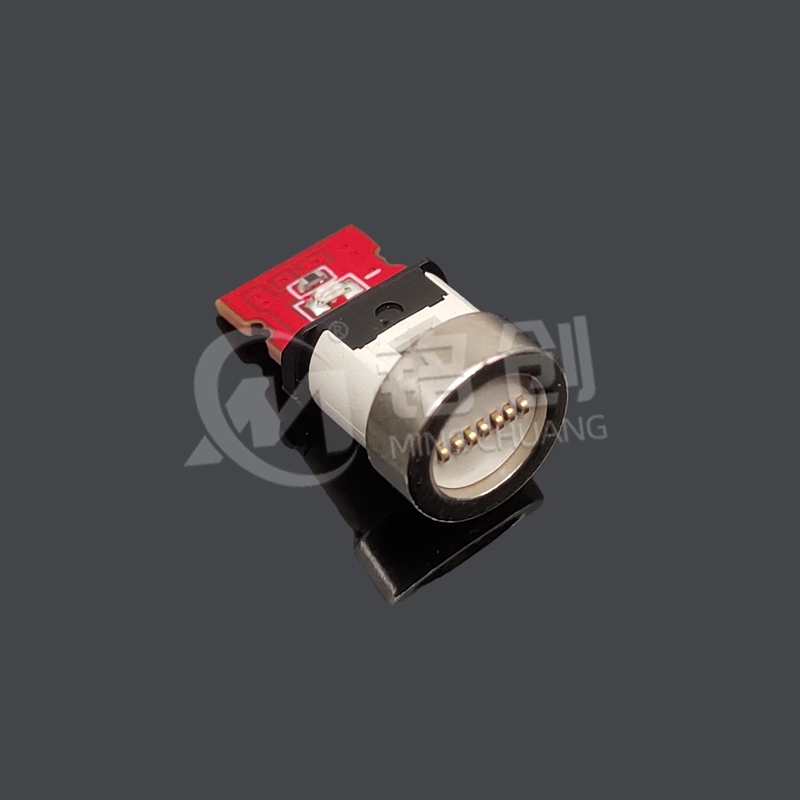

本产品采用 7PIN 设计，集成 FR-4 PCB 板，整体长度 10.5mm，专为紧凑空间的数据传输场景打造。支持 USB2.0 高速数据传输（480Mbps），兼容 UART、I2C 等工业协议。内置钕铁硼磁铁（吸附力≥2N），实现自动对位与盲插，提升连接效率。PCB 板厚度 0.8mm，表面沉金工艺（1-3μm），端子采用 C194 高导铜镀金（3μm），适用于 TWS 耳机、智能穿戴、医疗设备等需要频繁插拔的场景，符合 RoHS 环保标准。
环保认证：符合 RoHS 2011/65/EU（无铅、无卤素）、REACH SVHC 233 项检测，PCB 板符合 IPC-4101 Class 2 标准。
安全认证：端子绝缘电阻＞100MΩ（500V DC），耐压测试 1000V AC/1min 无击穿，CE/FCC 电磁兼容认证（传导骚扰＜40dBμV）。
每批次抽样进行：磁吸力测试（拉力计≥2N）、接触阻抗动态测试（1 万次插拔后 ΔR＜15%）、高温老化（80℃，96 小时）后性能衰减≤5%。
如需更多产品信息或技术支持，请通过以下方式联系我们：
- 热线电话：13310802726
- 电子邮箱：mc13310802726@163.com
焊接温度：PCB 板回流焊峰值≤255℃（217℃以上保持 60-90 秒），磁铁区域需用治具遮蔽（耐温≤120℃），避免退磁。
对位精度：公母座轴向偏差≤0.3mm，径向偏差≤0.2mm，建议在 PCB 板设计定位柱（直径 1.0mm，高度 2.0mm）。
非灌封型号禁止浸入液体，灌封型号长期使用后需检查密封胶是否开裂（建议更换周期 1 年）；磁吸连接时避免超过 2A 持续电流，防止 PCB 板发热。
数据传输需搭配支持 USB2.0 的主控芯片（如 CH340G），与 USB3.0 设备连接时速率降为 480Mbps；建议搭配同系列磁吸公头（7PIN，吸附力匹配）使用。
清洁时用无水乙醇擦拭磁铁表面铁屑，避免金属异物影响吸附力；工业环境中每季度用压缩空气（0.5MPa）清理 PCB 板缝隙灰尘。
